WAGO GmbH & Co. KG Anreihbare Leiterplattenk. 745-803/999-950
Produktbeschreibung
Beschreibung
Anreihbare Leiterplattenklemme
4 mm²
Rastermaß 5 mm
1-polig
Ex-e-geeignet
CAGE CLAMP®
Brückungsmöglichkeit
4,00 mm²
lichtgrau
Leiterplattenklemme Serie 745 mit Betätigungswerkzeug

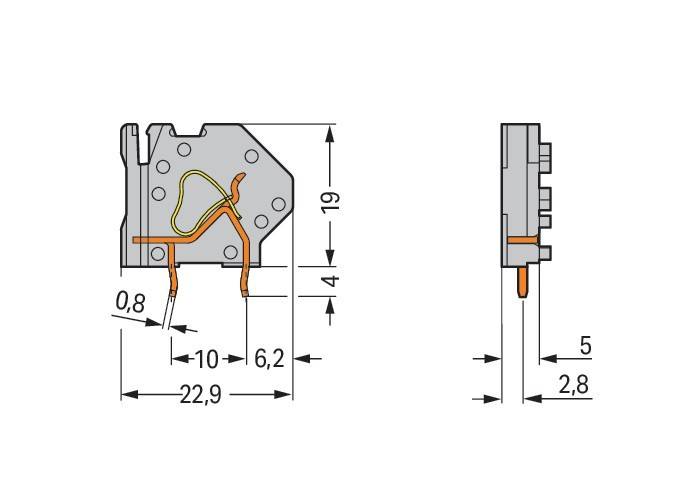

Die Leiterplattenklemme mit der Artikelnummer 745-803/999-950 ermöglicht eine schnelle und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (6,5 x 23 x 22,9) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 4 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im Winkel von 45 ° eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Anreihbare Leiterplattenk. 4mm²
- typ: 745-803/999-950
- höhe: 19 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 27 A
- bemessungsspannung: 176 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..4 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
