WAGO GmbH & Co. KG 2LeiterLeiterplattenklemme 235-851/332-000
Produktbeschreibung
Überblick
Anreihbare 2-Leiter-Leiterplattenklemme; Drücker; 0,75 mm²; Rastermaß 10/10,16 mm; 1-polig; PUSH WIRE®; mit Prüföffnung; grau
Leiterplattenklemme Serie 235 mit PUSH WIRE®

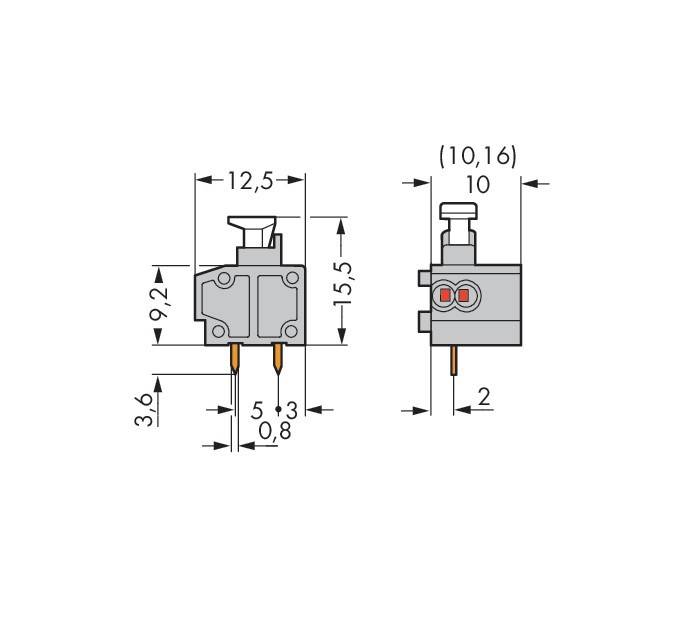

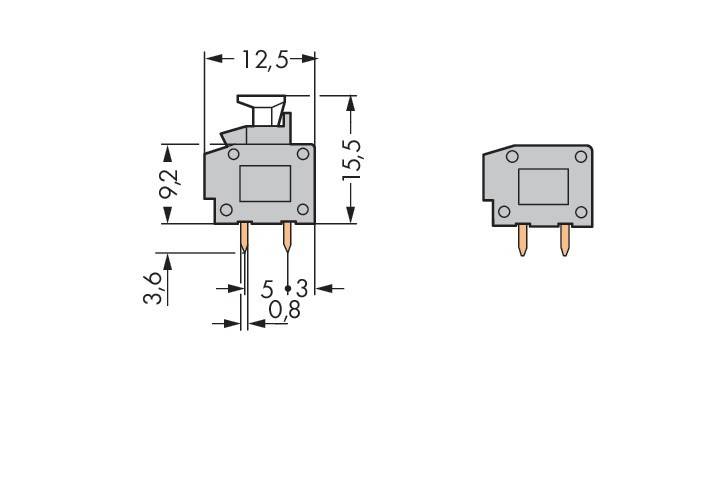

Die Leiterplattenklemme hat die Artikelnummer 235-851/332-000 und ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden und so den Leiter einfacher zu klemmen. Die Maße sind in Breite x Höhe x Tiefe (11,5 x 19,1 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. D
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2LeiterLeiterplattenklemme Drücker,0,75mm²,grau
- typ: 235-851/332-000
- höhe: 15,5 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
