WAGO GmbH & Co. KG Anreihbare Leiterplattenk. 235-772
Produktbeschreibung
Überblick
Anreihbare Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,81 mm; 1-polig; Push-in CAGE CLAMP®; dunkelgrau
Leiterplattenklemme Serie 235 mit Push-in CAGE CLAMP®

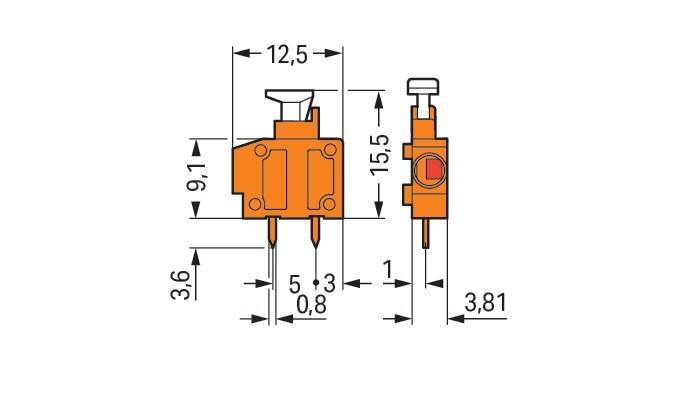

Bei dieser Leiterplattenklemme (Artikelnummer 235-772) steht eine schnelle und zuverlässige Verbindung im Vordergrund. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 10 mm benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (5,3 x 19,1 x 12,5) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme f
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Anreihbare Leiterplattenk. Drücker,1,5mm²,dgr
- typ: 235-772
- höhe: 15,5 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 3,81 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,75..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
