WAGO GmbH & Co. KG 2LeiterLeiterplattenklemme 235-711/332-000
Produktbeschreibung
Überblick
Anreihbare 2-Leiter-Leiterplattenklemme; Drücker; 0,75 mm²; Rastermaß 5/5,08 mm; 1-polig; PUSH WIRE®; mit Prüföffnung; grau
Leiterplattenklemme Serie 235, grau

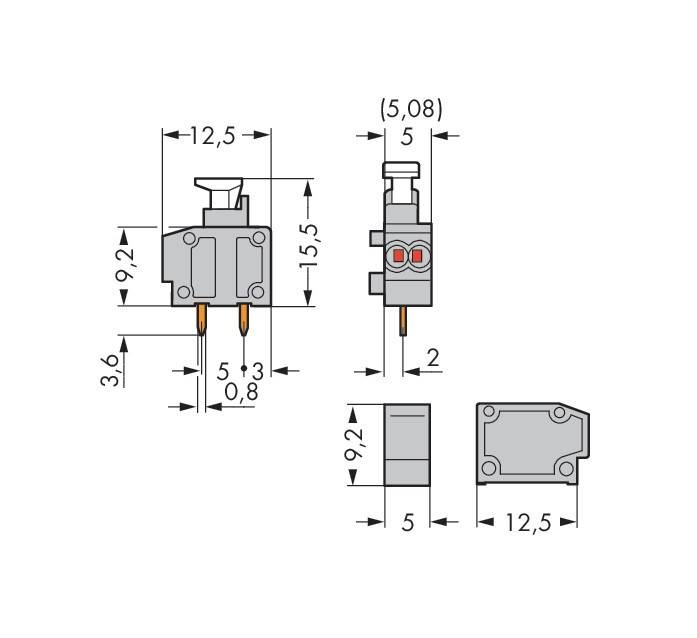

Die Leiterplattenklemme (Artikelnummer 235-711/332-000) ermöglicht eine schnelle und sichere Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Leicht und schnell: Der Steckklemmanschluss PUSH WIRE® ist die unkomplizierte und schnelle Möglichkeit, einen knickfesten Leiter anzuschließen. Die Maße sind in Breite x Höhe x Tiefe (6,5 x 19,1 x 12,5) mm. Diese Leiterp
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2LeiterLeiterplattenklemme Drücker,0,75mm²,grau
- typ: 235-711/332-000
- höhe: 15,5 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 250 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
