WAGO GmbH & Co. KG Leiterplattenklemme 235-504
Produktbeschreibung
Überblick
Leiterplattenklemme; 2,5 mm²; Rastermaß 7,5/7,62 mm; 4-polig; PUSH WIRE®; grau
Leiterplattenklemme Serie 235 mit Rastermaß 7,5 mm

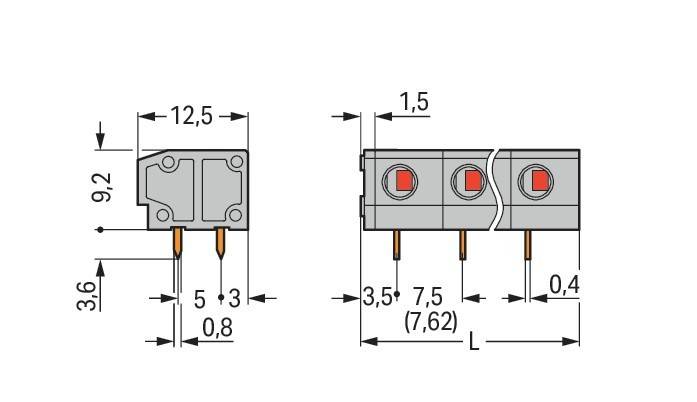

Die Leiterplattenklemme mit der Artikelnummer 235-504 ermöglicht eine schnelle und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. In Breite x Höhe x Tiefe betragen die Maße (31,5 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn v
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 2,5mm²
- typ: 235-504
- höhe: 9,2 mm
- anzahl der elektrischen anschlüsse: 4
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 24 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
