WAGO GmbH & Co. KG 2-Leiter-Leiterplattenkle. 235-462/331-000
Produktbeschreibung
Überblick
2-Leiter-Leiterplattenklemme; Drücker; 0,75 mm²; Rastermaß 5/5,08 mm; 12-polig; PUSH WIRE®; grau
Leiterplattenklemme Serie 235 mit PUSH WIRE®

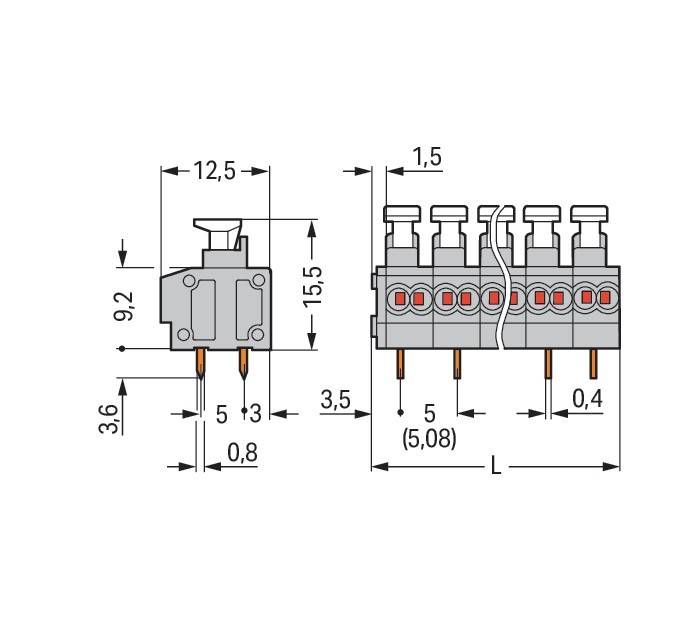

Bei dieser Leiterplattenklemme (Artikelnummer 235-462/331-000) steht eine einfache und zuverlässige Verbindung im Fokus. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Bei diesem Produkt wird die PUSH WIRE®-Technologie verwendet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überbrücken und so den Leiter leichter zu klemmen. Die Maße sind in Breite x Höhe x Tiefe (61,5 x 19,1 x 12,5) mm. Diese Lei
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Leiterplattenkle. Drücker,0,75mm²,gr
- typ: 235-462/331-000
- höhe: 15,5 mm
- anzahl der elektrischen anschlüsse: 12
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
