WAGO GmbH & Co. KG Leiterplattenklemme 235-404/000-006
Produktbeschreibung
Überblick
Leiterplattenklemme; 2,5 mm²; Rastermaß 5/5,08 mm; 4-polig; PUSH WIRE®; blau
Leiterplattenklemme Serie 235 mit Rastermaß 5 mm

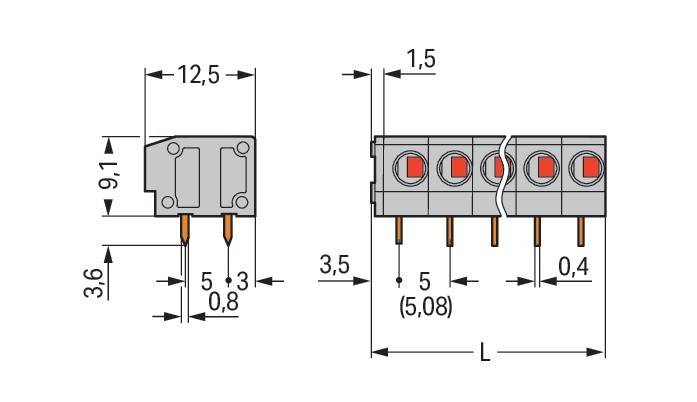

Die Leiterplattenklemme mit der Artikelnummer 235-404/000-006 ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 10 mm benötigt. Bei diesem Produkt wird die PUSH WIRE®-Technologie genutzt. Erprobt und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. Die Maße sind in Breite x Höhe x Tiefe (21,5 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswer
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 2,5mm²
- typ: 235-404/000-006
- höhe: 9,2 mm
- anzahl der elektrischen anschlüsse: 4
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 24 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: blau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
