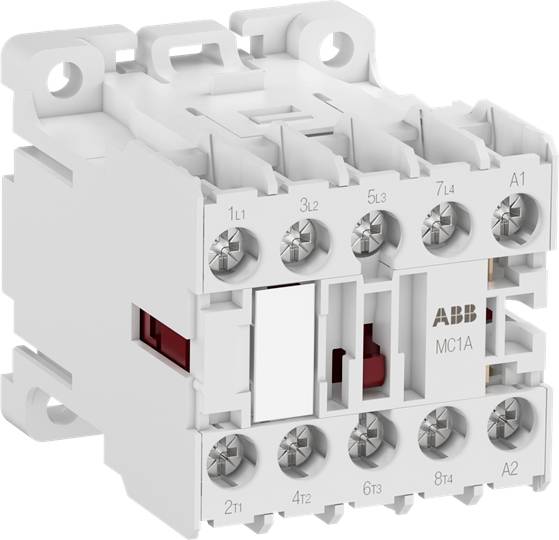

ABB Stotz S&J Kleinschütz MC1A400AT1

Überblick

Das MC1A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.

Beschreibung

• hersteller: ABB Stotz S&J
• bezeichnung: Kleinschütz 4S, 24V 50/60Hz
• typ: MC1A400AT1
• bemessungssteuerspeisespannung us bei ac 50 hz: 24 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 24 V
• bemessungssteuerspeisespannung us bei dc: 24 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 4
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 440..690 V
• betriebsspannung bei ac 60 hz: 440..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 20 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 9 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 9 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 4 kW
• bemessungsbetriebsleistung nema: 2,2371 kW
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 48 mm
• tiefe: 56 mm

Stichwörter

ABB Stotz S&J

Sonstige Hinweise

Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
