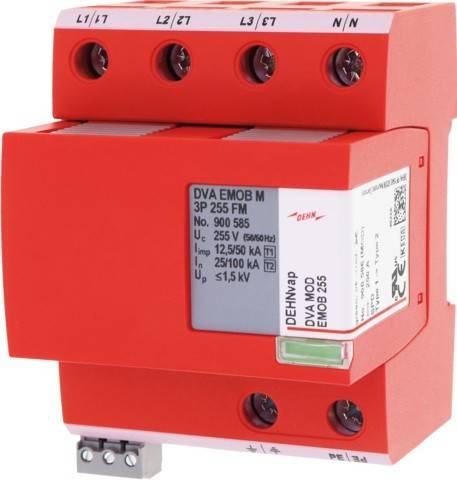

DEHN Kombiableiter DVA EMOB M 3P 255 FM

Überblick

Universell einsetzbarer Kombiableiter DEHNvap EMOB, Typ 1 + Typ 2 nach EN 61643-11 bestehend aus Basisteil und steckbarem Schutzmodul. Platzsparende RAC-Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Speziell für den Einsatz in Stromversorgungssystemen für Ladeinfrastruktur. Durch energetisch koordinierte Schutzwirkung Typ 1 + Typ 2 + Typ 3 wird Endgeräteschutz ermöglicht. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Beschreibung

• hersteller: DEHN
• bezeichnung: Kombiableiter Typ1+Typ2 DEHNvap
• typ: DVA EMOB M 3P 255 FM
• netzform dc: nein
• netzform it: nein
• netzform tn: nein
• netzform tn-c: nein
• netzform tn-c-s: nein
• netzform tn-s: ja
• netzform tt: ja
• netzform sonstige: nein
• polzahl: 4
• blitzstoßstrom (10/350 µs): 50 kA
• höchste dauerspannung ac: 255 V
• nennspannung ac: 230 V
• schutzpegel l-n: 1,5 kV
• schutzpegel n-pe: 1,5 kV
• folgestromlöschfähigkeit: 25 kA
• spezifische energie (w/r): 625 kJ/Ohm
• max. Überstromschutzeinrichtung stichverdrahtung (sicherung): 250 A
• max. Überstromschutzeinrichtung v-verdrahtung (sicherung): 100 A
• montageart: Hutschiene TH35

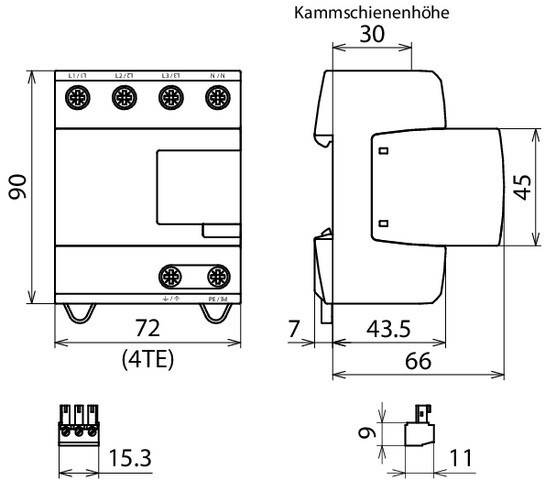

• baugröße: 4 TE
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 25 mm²

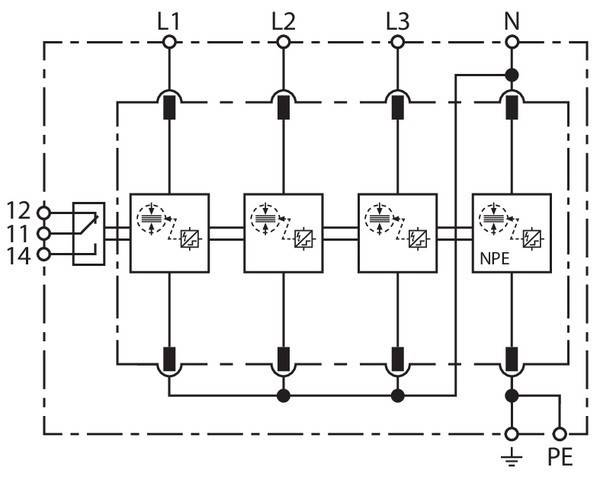

• fernsignalisierung: ja
• signalisierung am gerät: optisch
• prüfklasse: Typ 1 und 2
• integrierte vorsicherung: nein
• energetisch koordinierte schutzwirkung zum endgerät: ja
• spannungsschaltende funkenstreckentechnologie: ja
• Überstromgeschützter spannungsabgriff: nein
• schutzart (ip): IP20
