Beschreibung

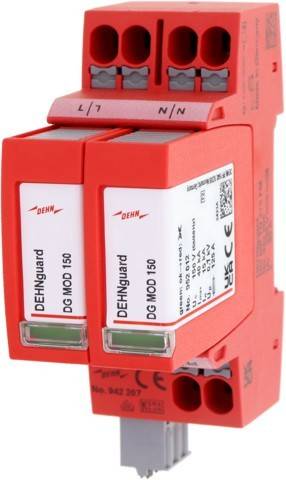

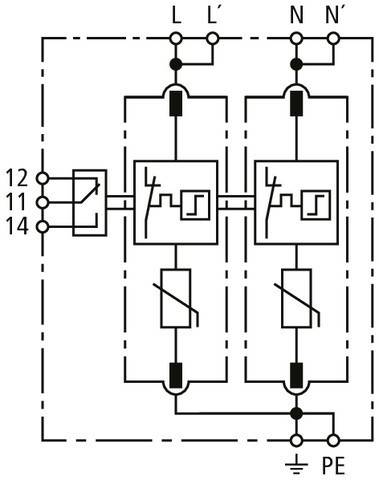

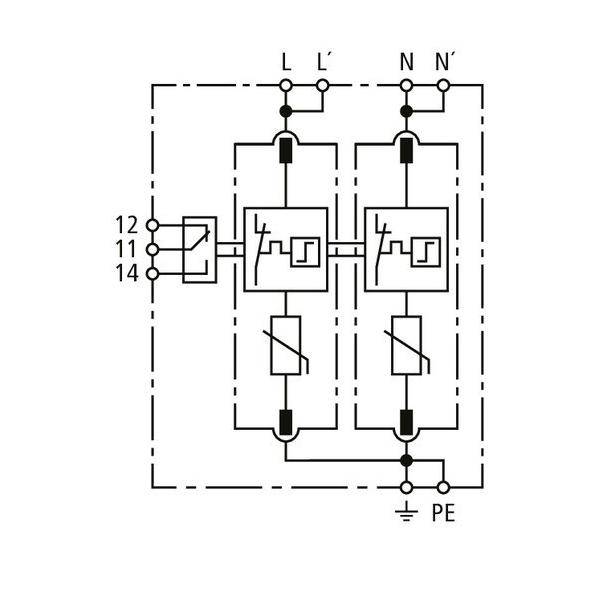

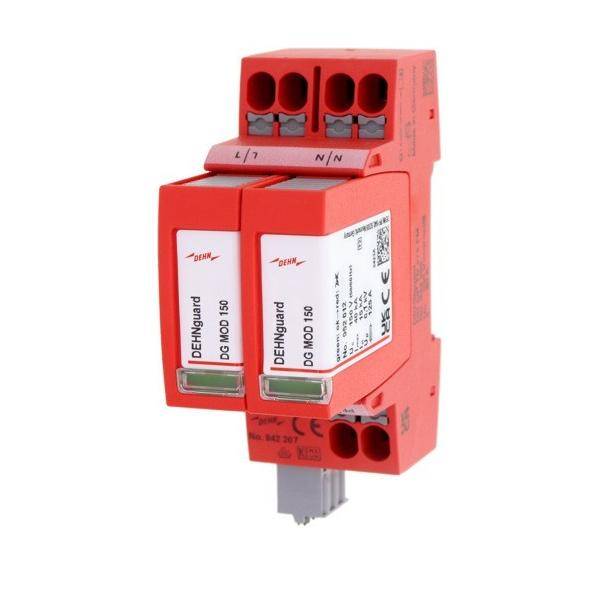

Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.
Eigenschaften
- hersteller: DEHN
- bezeichnung: Überspannungsableiter Typ 2+3
- typ: DG MP TN 150 FM
- netzform dc: nein
- netzform it: nein
- netzform tn: ja
- netzform tn-c: nein
- netzform tn-c-s: nein
- netzform tn-s: nein
- netzform tt: nein
- netzform sonstige: nein
- anzahl der leiter (ohne erde): 2
- nennableitstoßstrom (8/20): 15 kA
- max. ableitstoßstrom (8/20): 40 kA
- nennspannung ac: 120 V
- höchste dauerspannung ac: 150 V
- schutzpegel: 0,7 kV
- schutzpegel n-pe: 0,7 kV
- max. Überstromschutzeinrichtung stichverdrahtung (sicherung): 125 A
- max. Überstromschutzeinrichtung v-verdrahtung (sicherung): 40 A
- kurzschlussfestigkeit (isccr): 50 kA
- integrierter kurzschlussschutz: nein
- integrierte vorsicherung: nein
- leckstromfrei: nein
- montageart: Hutschiene TH35

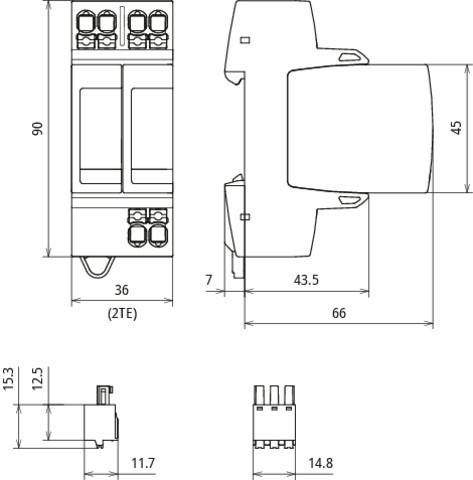

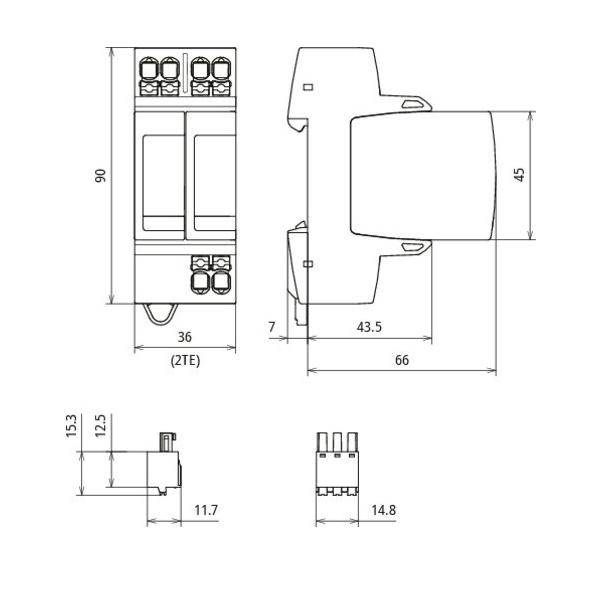

- baugröße: 2 TE
- max. leiterquerschnitt starr (ein-/mehrdrähtig): 10 mm²
- max. leiterquerschnitt flexibel (feindrähtig): 10 mm²
- mit fernmeldekontakt: ja
- signalisierung am gerät: optisch
- prüfklasse typ 2: ja
- schutzart (ip): IP20
