Beschreibung
Leistungsschalter für den Motorschutz, explosionsgeschützt, Typ: 8523/82-03-020, Bemessungsbetriebsspannung AC: 690 V, Stromeinstellbereich min.: 0,25 A, Stromeinstellbereich max.: 0,4 A, Polzahl: 3, Auslöser: ohne, Hilfskontakte: 1 Öffner + 1 Schließer, Anschlussquerschnitt: 1,5 ... 10 mm2 feindrähtig, 1,5 ... 10 mm2 eindrähtig, Anschlussquerschnitt HIKO: 0,75 ... 1,5 mm feindrähtig, 0,75 ... 2,5 mm eindrähtig, Gehäusematerial: Epoxidharz oder Polyesterharz, Gehäusegröße: 130mm x 115mm x 110,, Einsatzbereich (Zonen): 1 , 2, Gasexplosionsschutz: II 2 G Ex db eb IIC, Schlagwetterschutz: I M2 Ex db eb I, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: +60 °C, Lebensdauer min.: 105 Schaltspiele, Für weitere Info siehe: r-stahl.com Webcode 8523A
Eigenschaften
- hersteller: Stahl
- bezeichnung: Leistungsschalter 0.25-0.40A
- typ: 8523/82-03020#217715
- Überlastauslöser stromeinstellung: 0,25..0,4 A
- einstellbereich des unverzögerten kurzschlussauslösers: 0 A
- mit thermischem schutz: nein
- phasenausfallempfindlich: ja
- auslösetechnik: thermomagnetisch
- bemessungsbetriebsspannung: 0..690 V
- bemessungsdauerstrom iu: 0,4 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 7 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 12,4 kW
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Drehknopf
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: ja
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 15 kA
- schutzart (ip): IP20

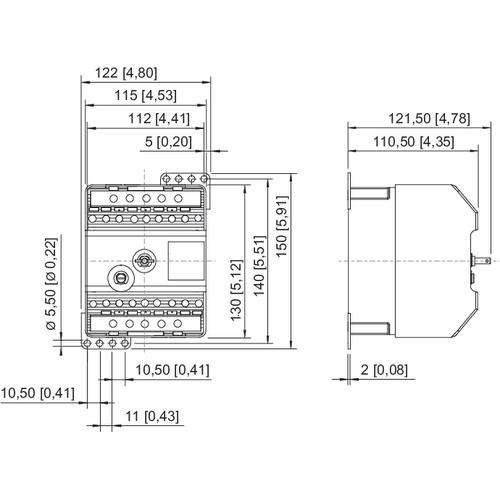

- höhe: 130 mm
- breite: 115 mm
- tiefe: 110,5 mm
Stichwörter
Stahl, Leistungsschalter
