Beschreibung
Binärausgabe ohne Hilfsenergie, Feldstromkreis Ex i, explosionsgeschützt, Typ: 9176/10-16-00s, Anzahl der Kanäle: 1, Anschlussart: Schraubklemme, Eingang: gem. EN 61131-2, Ausgang Leerlaufspannung Ua: 25,00 V, Max. Ausgangsstrom Ia max: 35 mA, Max. Spannung Uo: 27.6 V, Max. Strom Io (Ex ia): 110 mA, Max. Strom Io (Ex ib): 50 mA, Max. Leistung Po: 760 mW, SIL: 3, Rastermaß: 17.6 mm, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: +70 °C, Einsatzbereich (Zonen): 2, Gasexplosionsschutz: II 3 (1) G Ex nA [ia Ga] IIC T4 Gc, Staubexplosionsschutz: II (1) D [Ex ia Da] IIIC, Für weitere Info siehe: r-stahl.com Webcode 9176A
Eigenschaften
- hersteller: Stahl
- bezeichnung: Binärausgabe ohne Hilfsenergie
- typ: 9176/10-1600s#222182
- art der spannungsversorgung: passiv
- bemessungsversorgungsspannung bei ac: 0 V
- bemessungsbetriebsfrequenz: 0 Hz
- bemessungsversorgungsspannung bei dc: 18..31,2 V
- schaltspannung: 25 V
- schaltstrom: 0,035 A
- schaltleistung: 0,54 VA
- schaltfrequenz: 10 Hz
- anzahl der kanäle: 1
- störmeldeausgang: nein
- galvanische trennung zwischen den eingängen: nein
- galvanische trennung zwischen eingang und ausgang: ja
- galvanische trennung zwischen ausgang zu ausgang: nein
- galvanische trennung zwischen versorgungsspannung und allen anderen stromkreisen: nein
- geeignet für sicherheitsfunktionen: ja
- sil nach iec 61508: 3
- performance level nach en iso 13849-1: ohne

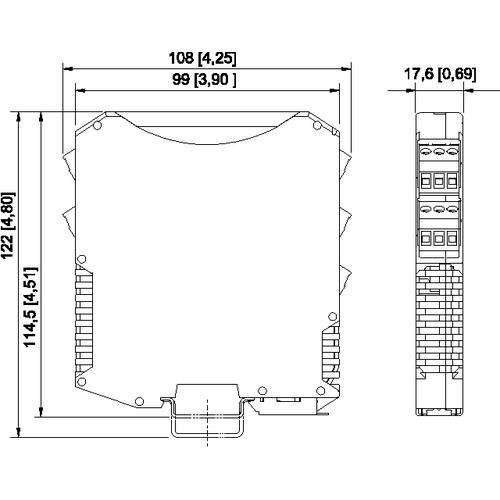

- breite: 17,6 mm
- höhe: 108 mm
- eingangsspannungs-toleranz: 0 %
- leistungsaufnahme: 1,6 W
- betriebstemperatur: -20..70 °C
- gerätebauform: Einbaugerät
- ausführung des elektrischen anschlusses: Schraubanschluss
- montageart: Schnappbefestigung Tragschiene
- tiefe: 114,5 mm
- schutzart (ip): IP20
