WAGO GmbH & Co. KG Leiterplattenklemme 218-518
Produktbeschreibung
Überblick
Leiterplattenklemme; Betätigungsschieber; 0,5 mm²; Rastermaß 2,54 mm; 18-polig; CAGE CLAMP®; grau
Leiterplattenklemme Serie 218 mit Rastermaß 2,54 mm

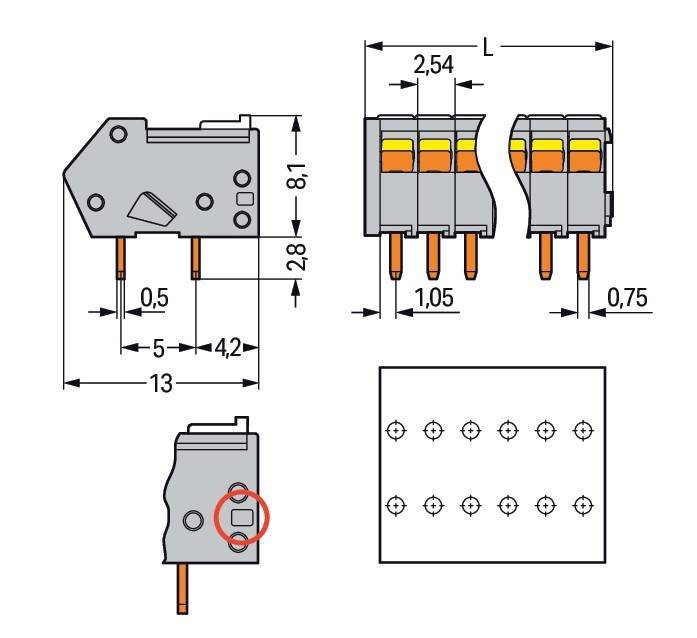

Die Leiterplattenklemme mit der Artikelnummer 218-518 ermöglicht einen einfachen und sicheren Anschluss. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße betragen in Breite x Höhe x Tiefe (47,22 x 10,9 x 13) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitt
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 0,5mm²,grau
- typ: 218-518
- höhe: 8,1 mm
- anzahl der elektrischen anschlüsse: 18
- anzahl der etagen: 1
- rastermaß der anschlüsse: 2,54 mm
- winkel leiterplatte/leiteranschluss: sonstige
- bemessungsstrom in: 6 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..0,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..0,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..0,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 2,8 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
