WAGO GmbH & Co. KG THR-Leiterplattenklemme 218-102/000-604
Produktbeschreibung
Überblick
THR-Leiterplattenklemme; Betätigungsschieber; 0,5 mm²; Rastermaß 2,5 mm; 2-polig; CAGE CLAMP®; schwarz
Leiterplattenklemme Serie 218 mit CAGE CLAMP®

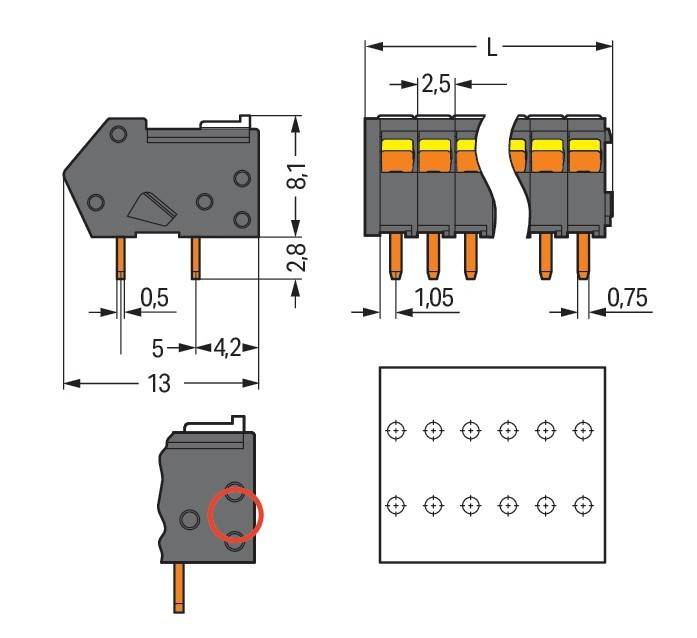

Bei dieser Leiterplattenklemme (Artikelnummer 218-102/000-604) steht eine einfache und zuverlässige Verbindung im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (6,5 x 10,9 x 13) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenk
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Leiterplattenklemme 0,5 mm²,schwarz
- typ: 218-102/000-604
- höhe: 8,1 mm
- anzahl der elektrischen anschlüsse: 2
- anzahl der etagen: 1
- rastermaß der anschlüsse: 2,5 mm
- winkel leiterplatte/leiteranschluss: sonstige
- bemessungsstrom in: 6 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,08..0,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..0,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..0,5 mm²
- anschlussart leiterplatte: THR-Anschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 2,8 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V2
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
