Beschreibung

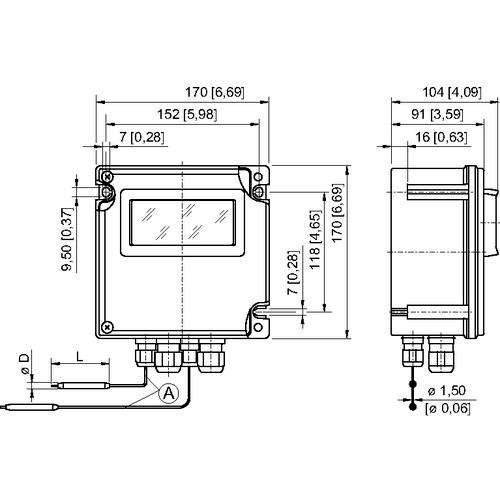

Sicherheitstemperaturwächter u. Sicherh.temperaturbegrenzer, explosionsgeschützt, Typ: 8146/5051-STW25A+STB25A, Bemessungsbetriebsspannung AC: 230 V, Bemessungsbetriebsstrom: 25,000 A, Ausgang max. Belastung AC: 1-2 230 V AC1 / 25 A, 1-4 230 V AC1 / 2 A, Messbereich: 0 ... 190 °C, 0 ... 120 °C, Gehäusematerial: Polyesterharz , glasfaserverstärkt, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Schutzart (IP): IP66, Gasexplosionsschutz: II 2 G Ex db eb IIC T6 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC 80 °C Db, Umgebungstemperatur min.: -60 °C, Umgebungstemperatur max.: +40 °C, Bohrungen: 2 x M20, Kabel- u. Leitungseinführungen: 2 x M20 Ø 4 13 mm, Material Leitungseinführung: Polyamid schwarz, Für weitere Info siehe: r-stahl.com Webcode 8146K
Eigenschaften
- hersteller: Stahl
- bezeichnung: TempWächt./Begr. 8146/5051-STW+STB
- typ: 8146/5051STW2#269562
- geeignet als wächter: ja
- geeignet als 2 punktregler: nein
- geeignet als begrenzer: ja
- max. betriebstemperatur: 220 °C
- einstellbare einschalttemperatur: 0..190 °C
- einstellbare ausschalttemperatur: 0..190 °C
- schaltdifferenz der temperatur: 5 °C
- geräteausführung: Aufbaugerät
- mediumtemperatur: -60..220 °C
- ausführung des sensors: Kapillarrohr
- bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 230 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 25 A
- anzahl der kontakte als wechsler: 1
- ausführung des elektrischen anschlusses: Federzuganschluss
- schutzart (ip): IP66
- schutzart (nema): 4X
- elektronische ausführung: nein
- explosionsgeschützt: ja
