WAGO GmbH & Co. KG 1-Leiter-Federleiste,Hebel 2734-1112/327-9037
Produktbeschreibung
Überblick
1-Leiter-Federleiste; Hebel; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 12-polig; 100% fehlsteckgeschützt; direkt bedruckt; 1,50 mm²; lichtgrau
Federleiste/Buchse Serie 2734, lichtgrau

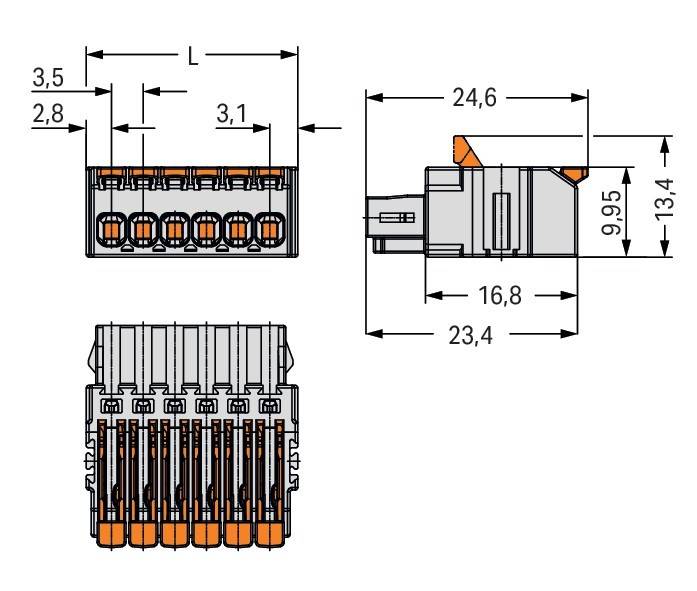

Bei dieser Federleiste/Buchse mit der Artikelnummer 2734-1112/327-9037 ist eine saubere Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (44,4 x 9,95 x 24,6) mm. Diese Federleiste/Buchse
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste,Hebel PushinCAGECLAMP,lgr
- typ: 2734-1112/327-9037
- verbindungsart: Leiterplatte zu Kabel
- kontaktausführung: Buchse
- polzahl: 12
- anzahl der steckkontaktreihen: 1
- rastermaß der kontakte: 3,5 mm
- rastermaß der anschlüsse: 3,5 mm
- winkel kontakt/leiteranschluss: 180° (horizontal)
- bemessungsstrom in: 10 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..1,5 mm²
- ausführung des elektrischen anschlusses: Federzuganschluss
- anschließbare kabeltype: Rundkabel
- werkstoff der kontaktbeschichtung: Zinn
- werkstoff des kontaktes: sonstige Kupferlegierungen
- werkstoff des isolierkörpers: Thermoplast
- werkstoff des gehäuses: Kunststoff
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- mit schutzleiter: nein
- betriebstemperatur: -60..100 °C
- schutzart (ip), montiert: IP20
