WAGO GmbH & Co. KG Leiterplattenklemme,Hebel 2616-1101/000-016
Produktbeschreibung
Überblick
Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 1-polig; Push-in CAGE CLAMP®; grün-gelb
Leiterplattenklemme Serie 2616 mit Lötstiftabmessungen 1,2 x 1,2 mm

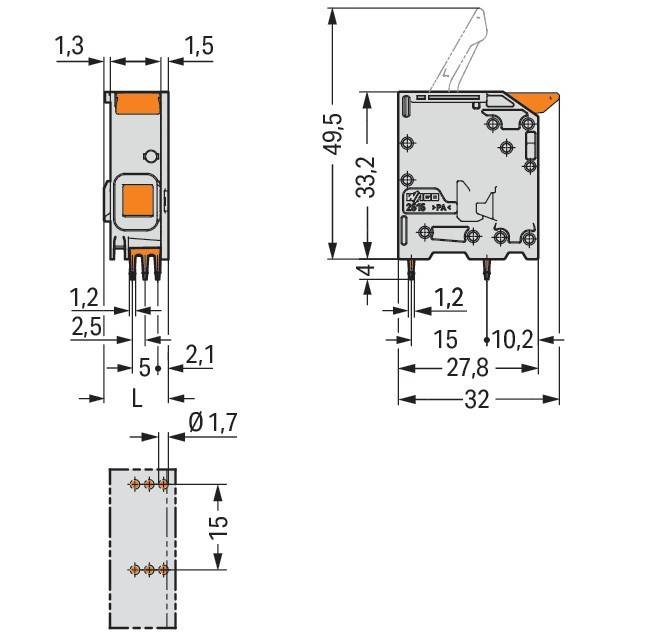

Die Leiterplattenklemme (Artikelnummer 2616-1101/000-016) ermöglicht eine einfache und sichere Verdrahtung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (12,8 x 37,2 x 32) mm. In Abhängigkeit von der Leiterart ist diese Le
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme,Hebel 16mm²,grün-gelb
- typ: 2616-1101/000-016
- höhe: 33,2 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 10 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 76 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,75..16 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..16 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,75..25 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,75..16 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grün/gelb
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
