WAGO GmbH & Co. KG THR-Leiterplattenklemme 20861203300000997605
Produktbeschreibung
Überblick

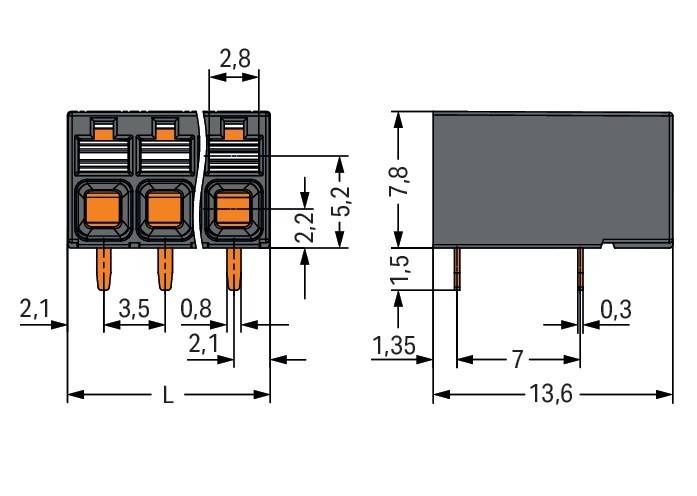

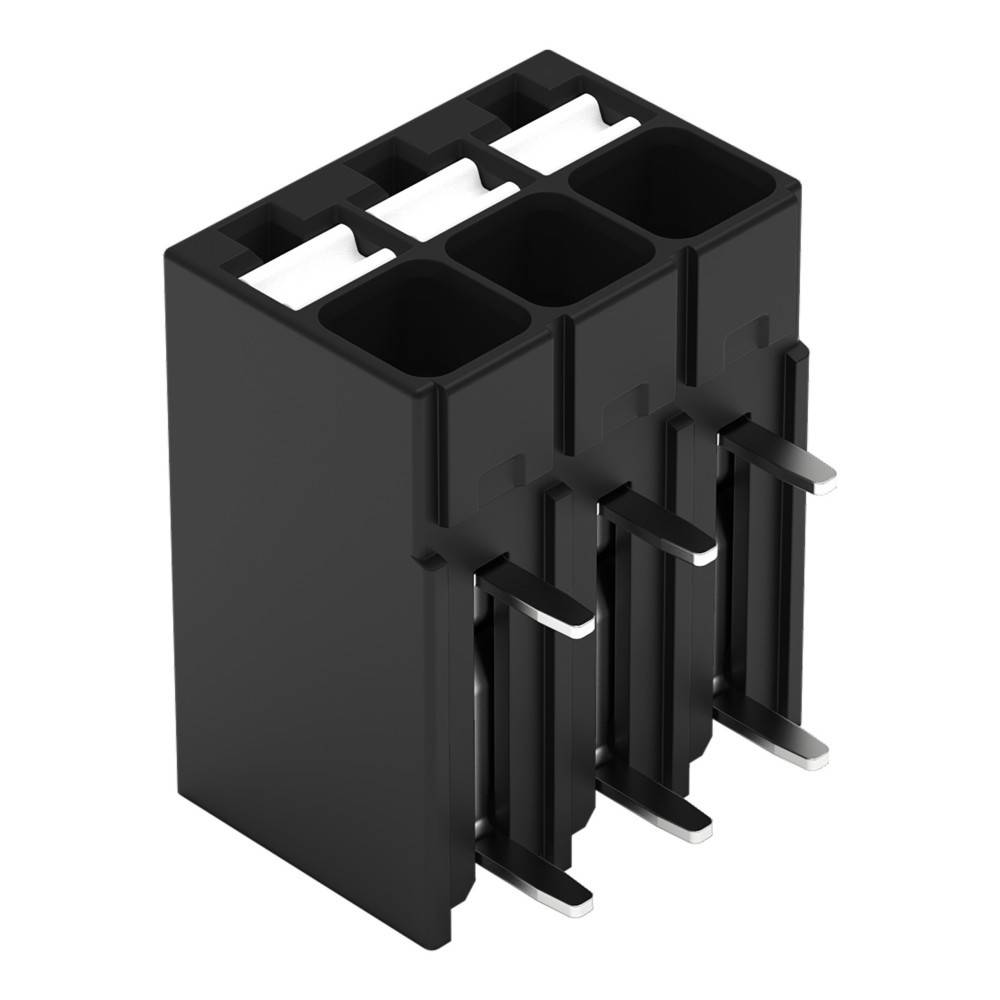

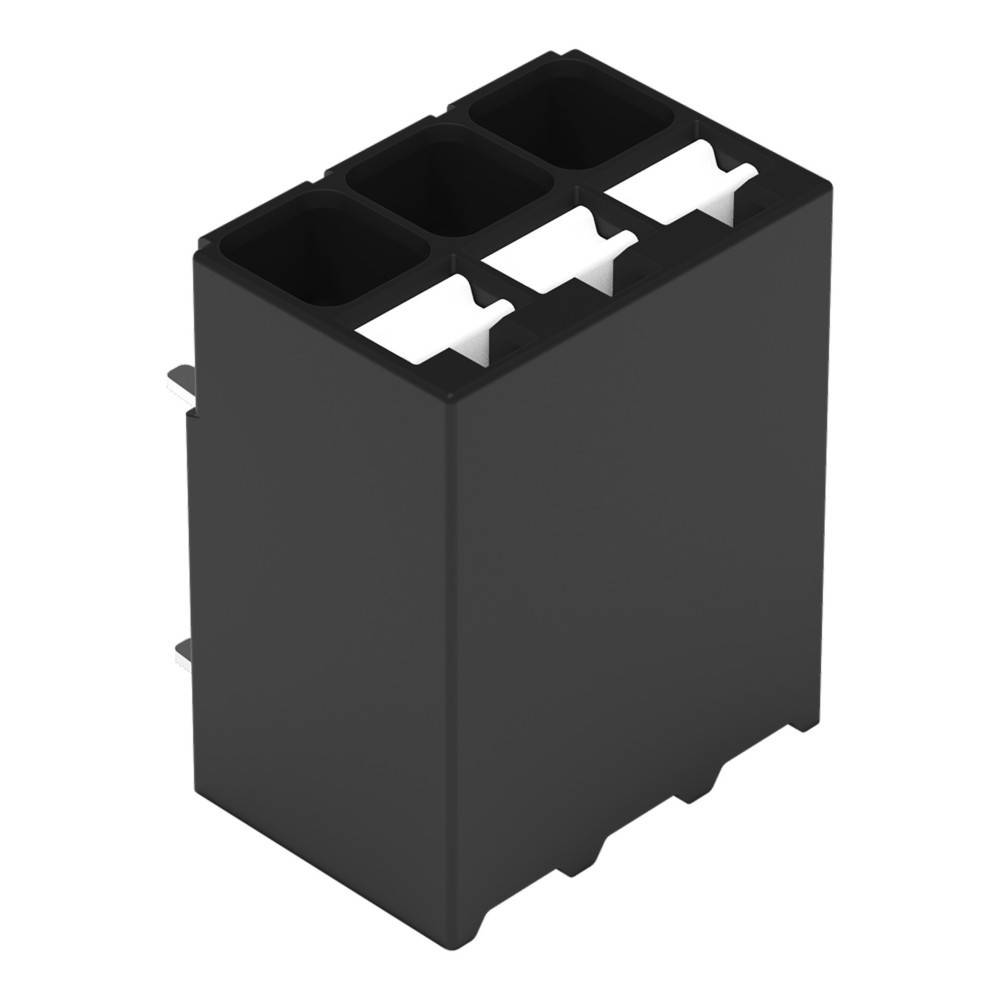

THR-Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 3-polig; Push-in CAGE CLAMP®; im Gurt; Lötstiftlänge 1,5 mm; schwarz
Leiterplattenklemme Serie 2086 mit Push-in CAGE CLAMP®
Bei dieser Leiterplattenklemme mit der Artikelnummer 2086-1203/300-000/997-605 steht eine einfache und sichere Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtig
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Leiterplattenklemme Drücker,1,5mm²,sw
- typ: 20861203300000997605
- höhe: 8,15 mm
- anzahl der elektrischen anschlüsse: 3
- anzahl der etagen: 1

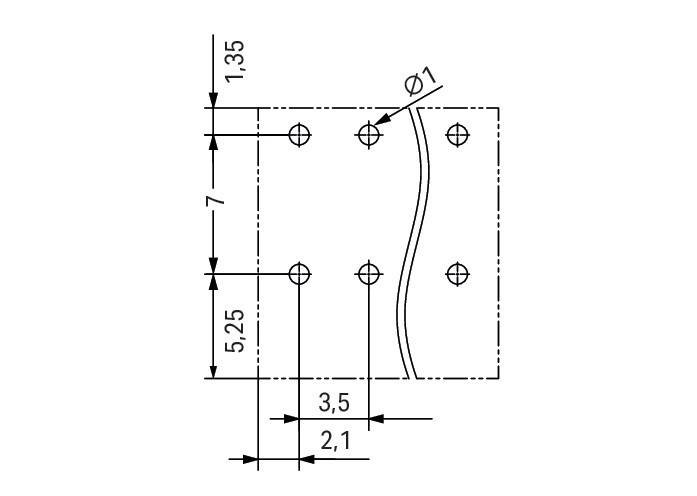

- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/leiteranschluss: 0°/180° (horizontal)
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,14..1,5 mm²
- anschlussart leiterplatte: THR-Anschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 1,5 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
