WAGO GmbH & Co. KG THR-Leiterplattenklemme 2086-1111/997-607
Produktbeschreibung
Überblick

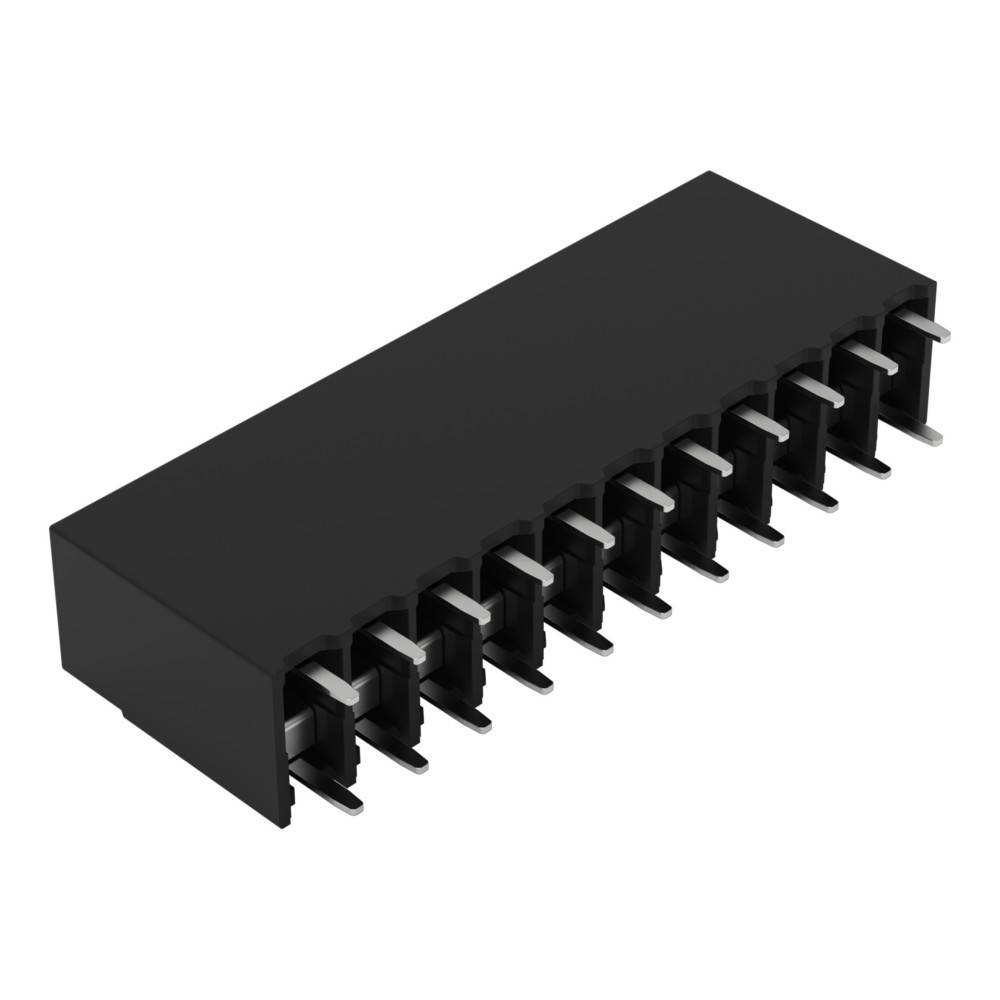

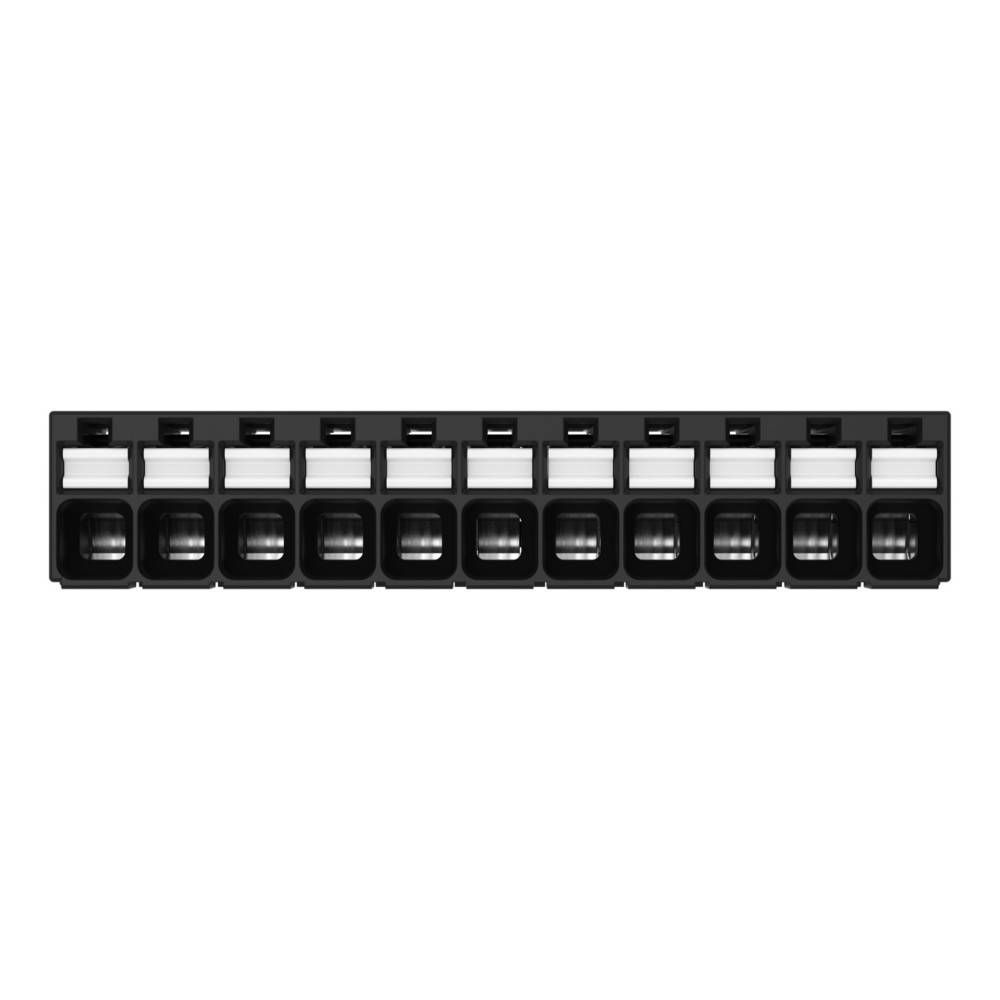

THR-Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 11-polig; Push-in CAGE CLAMP®; im Gurt; schwarz
Leiterplattenklemme Serie 2086 mit Drücker
Die Leiterplattenklemme hat die Artikelnummer 2086-1111/997-607 und ermöglicht eine schnelle und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Bre
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Leiterplattenklemme Drücker,1,5mm²,sw
- typ: 2086-1111/997-607

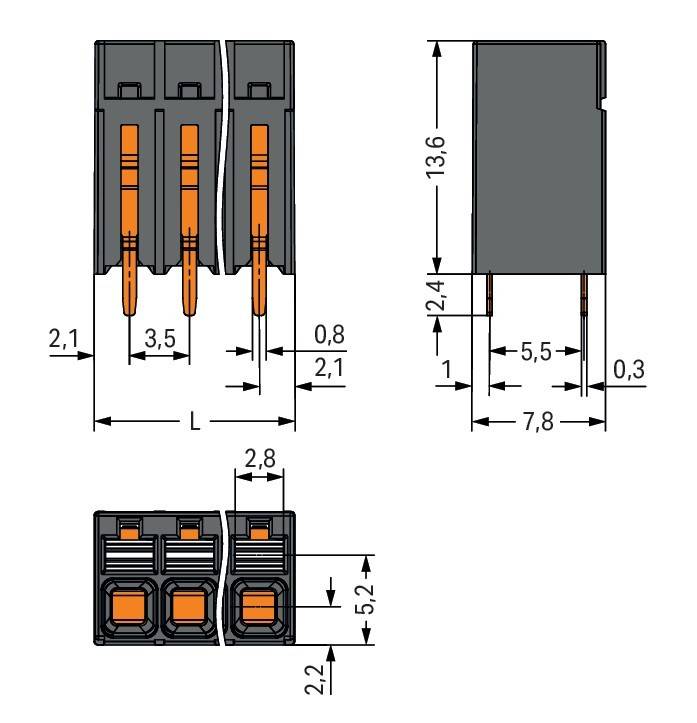

- höhe: 13,6 mm
- anzahl der elektrischen anschlüsse: 11
- anzahl der etagen: 1

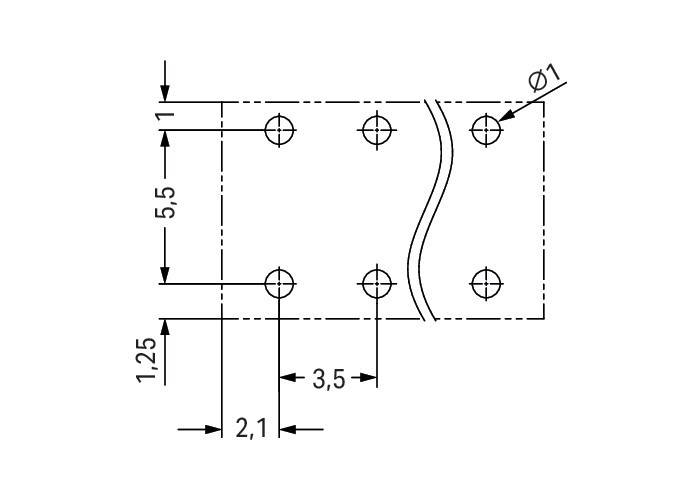

- rastermaß der anschlüsse: 3,5 mm
- winkel leiterplatte/leiteranschluss: 90° (vertikal nach oben)
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,14..1,5 mm²
- anschlussart leiterplatte: THR-Anschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 2,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
