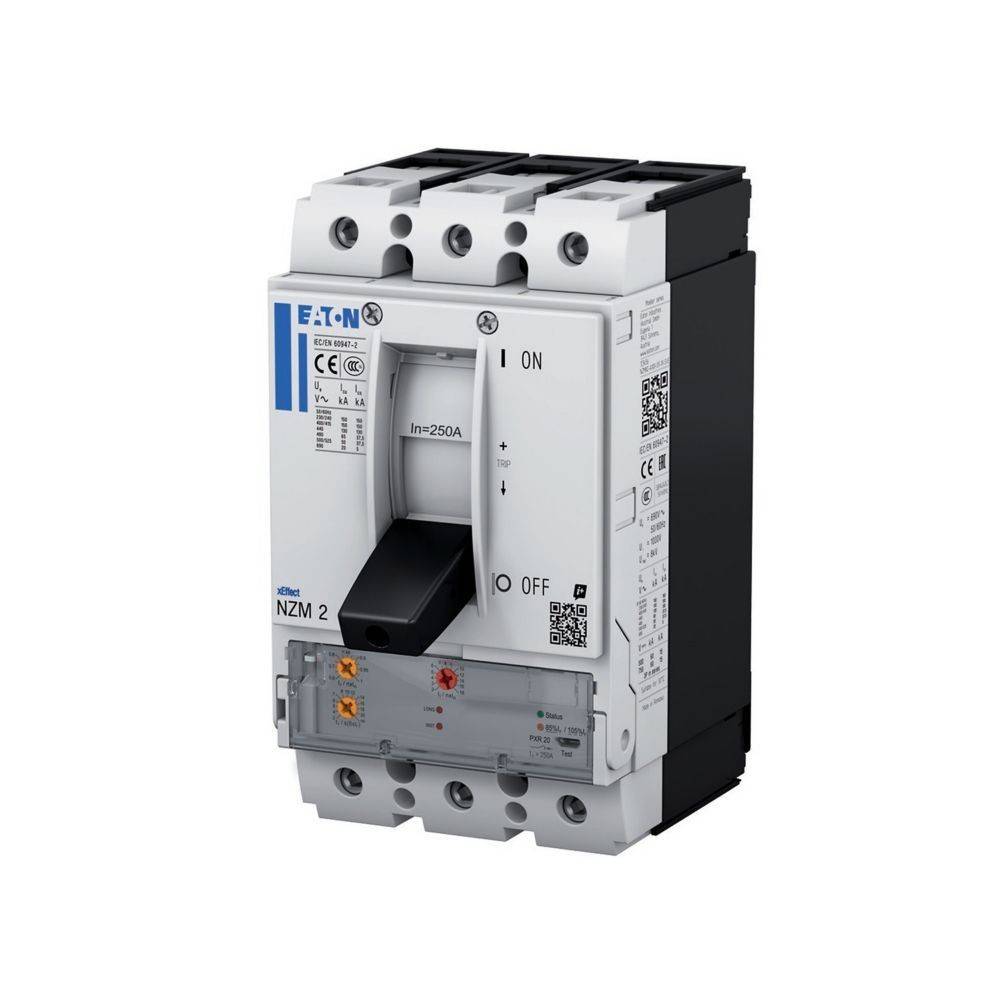

Eaton Leistungsschalter NZMS2-MX220-SVE

Beschreibung

Die xEffect Leistungsschalter der NZM...-MX-Serie mit dem elektronischen Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen alle Anwendungsfälle für Motorschutz ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschalter PXR20 220A, 3p
• typ: NZMS2-MX220-SVE
• Überlastauslöser stromeinstellung: 88..220 A
• einstellbereich des unverzögerten kurzschlussauslösers: 2..14 A
• mit thermischem schutz: ja
• phasenausfallempfindlich: ja
• auslösetechnik: elektronisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 220 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 55 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 110 kW
• verlustleistung: 39,93 W
• anschlussart hauptstromkreis: sonstige
• ausführung des betätigungselements: Kipphebel
• gerätebauart: Einbaugerät Steckeinsatztechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 65 kA
• schutzart (ip): IP20
• höhe: 160 mm
• breite: 115 mm
• tiefe: 190 mm
