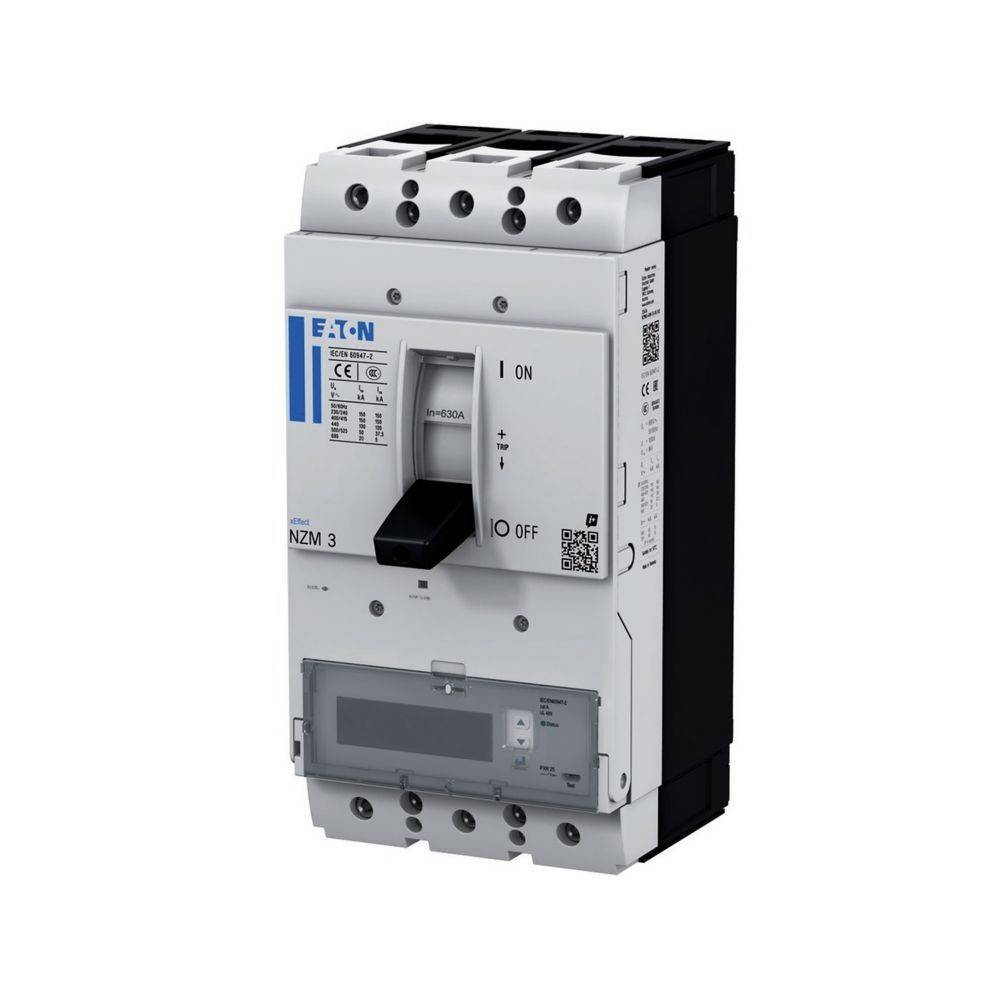

Eaton Leistungsschalter NZMH3-4-PX630/VARTAZ

Beschreibung

Die Leistungsschalter der xEffect NZM...-PX...-TAZ-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab (einschließlich Erdschlussschutz) und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gem. IEC 61557-12. Einschließlich Wartungsmodus ARMS und Zonenselektivität für erweiterten Schutz. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschalter PXR25 630A, 4p
• typ: NZMH3-4-PX630/VARTAZ
• bemessungsdauerstrom iu: 630 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 150 kA
• Überlastauslöser stromeinstellung: 252..630 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 1,5..7 A
• einstellbereich des unverzögerten kurzschlussauslösers: 1260..5040 A
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: ja
• anschlussart hauptstromkreis: Schraubanschluss
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: nein
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 4
• position des anschlusses für hauptstromkreis: vorne
• ausführung des betätigungselements: Kipphebel
• komplettgerät mit schutzeinheit: ja
• motorantrieb integriert: nein
• motorantrieb optional: ja
• schutzart (ip): IP20
