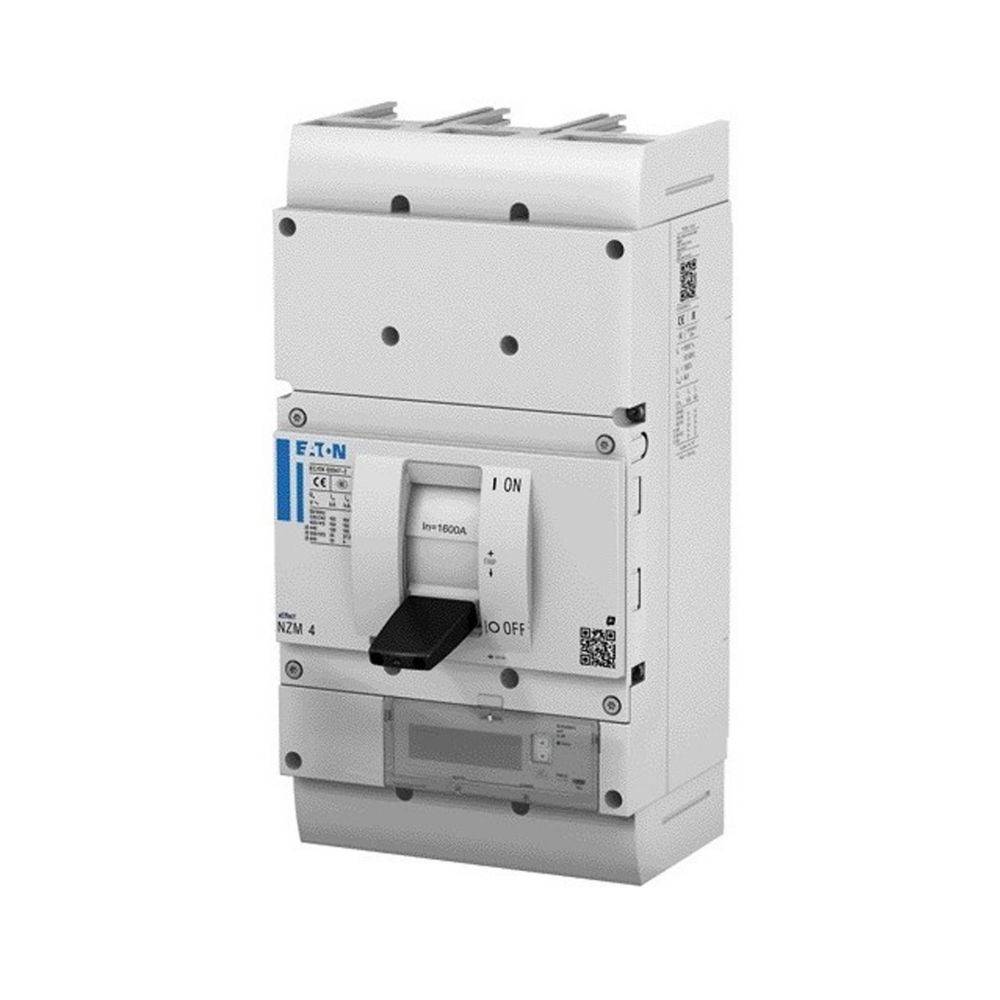

Eaton Leistungsschalter NZMN4-4-PX800/VAR
Produktbeschreibung
Überblick
Die Leistungsschalter der xEffect NZM...-PX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gemäß IEC 61557-12. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter PXR25 800A, 4p
- typ: NZMN4-4-PX800/VAR
- bemessungsdauerstrom iu: 800 A
- bemessungsspannung: 690 V
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 37 kA
- Überlastauslöser stromeinstellung: 320..800 A
- einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 2..10 A
- einstellbereich des unverzögerten kurzschlussauslösers: 2..18 A
- gerätebauart: Einbaugerät Festeinbautechnik
- integrierter erdschlussschutz: nein
- anschlussart hauptstromkreis: Schraubanschluss
- geeignet für hutschienenmontage: nein
- hutschienenmontage optional: nein
- mit ausgelöstmelder: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 4
- position des anschlusses für hauptstromkreis: vorne
- ausführung des betätigungselements: Kipphebel
- komplettgerät mit schutzeinheit: ja
- motorantrieb integriert: nein
- motorantrieb optional: ja
- schutzart (ip): IP20
