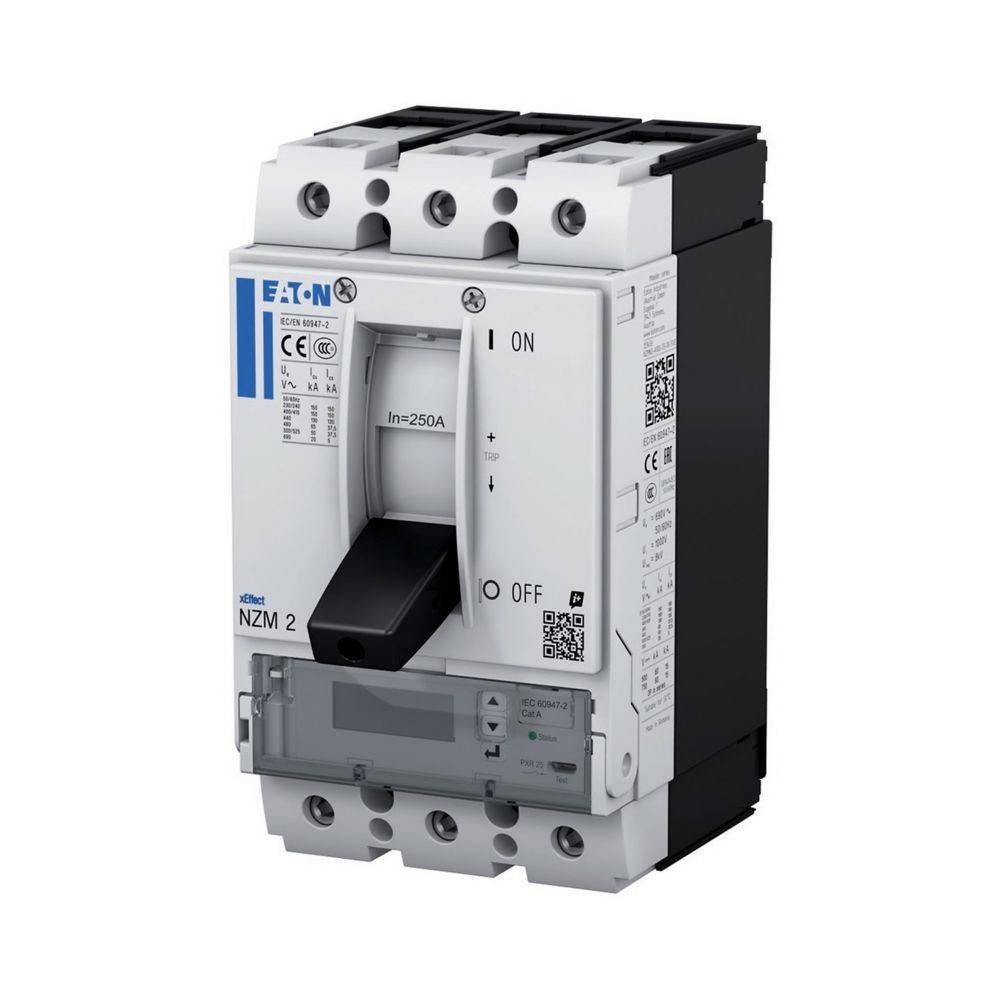

Eaton Leistungsschalter NZMN2-PMX100
Produktbeschreibung
Überblick
Die Leistungsschalter der Serie xEffect NZM -PMX mit Power Expert Release (PXR) Auslöseelektronik decken mit nur vier kompakten Baugrößen Anwendungsfälle für den Motorschutz ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit Genauigkeitsklasse 1 nach IEC 61557-12. Test-Funktion und Einstellungen über Mikro-USB-Schnittstelle direkt am Schalter. Die Montage ist immer flexibel durch modulare Funktionsgruppen und kann durch das umfangreiche Zubehörsortiment ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter PXR25 100A, 3p
- typ: NZMN2-PMX100
- Überlastauslöser stromeinstellung: 40..100 A
- einstellbereich des unverzögerten kurzschlussauslösers: 2..18 A
- mit thermischem schutz: ja
- phasenausfallempfindlich: ja
- auslösetechnik: elektronisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 100 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 30 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 55 kW
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Kipphebel
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 35 kA
- schutzart (ip): IP20
- höhe: 160 mm
- breite: 115 mm
- tiefe: 190 mm
