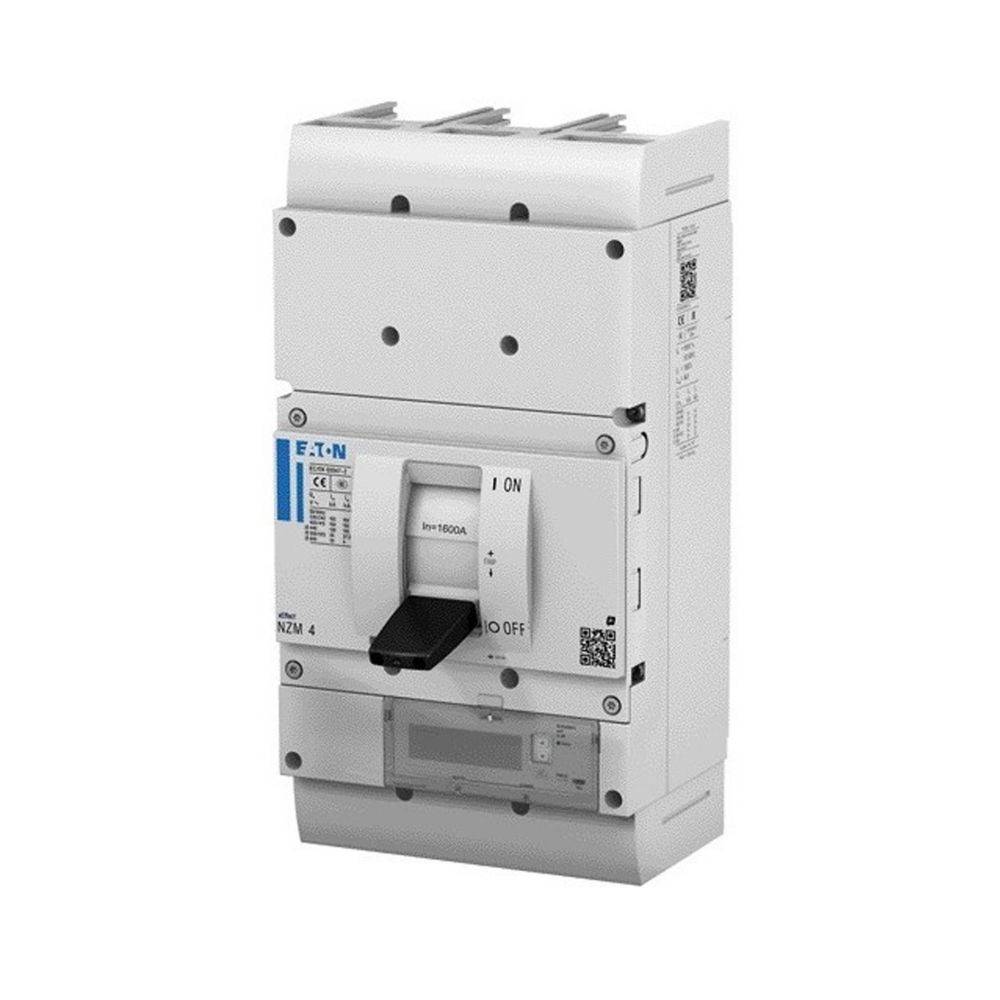

Eaton Leistungsschalter NZMH4-PMX875-AVE

Überblick

Die xEffect Leistungsschalter der NZM...-PMX-Serie mit dem elektronischen Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen alle Anwendungsfälle für Motorschutz ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gemäß IEC 61557-12. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschalter PXR25 875A, 3p
• typ: NZMH4-PMX875-AVE
• Überlastauslöser stromeinstellung: 350..875 A
• einstellbereich des unverzögerten kurzschlussauslösers: 2..18 A
• mit thermischem schutz: ja
• phasenausfallempfindlich: ja
• auslösetechnik: elektronisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 875 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 250 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 500 kW
• anschlussart hauptstromkreis: sonstige
• ausführung des betätigungselements: Kipphebel
• gerätebauart: Einbaugerät Einschubtechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
• schutzart (ip): IP20
• höhe: 280 mm
• breite: 260 mm
• tiefe: 501 mm
