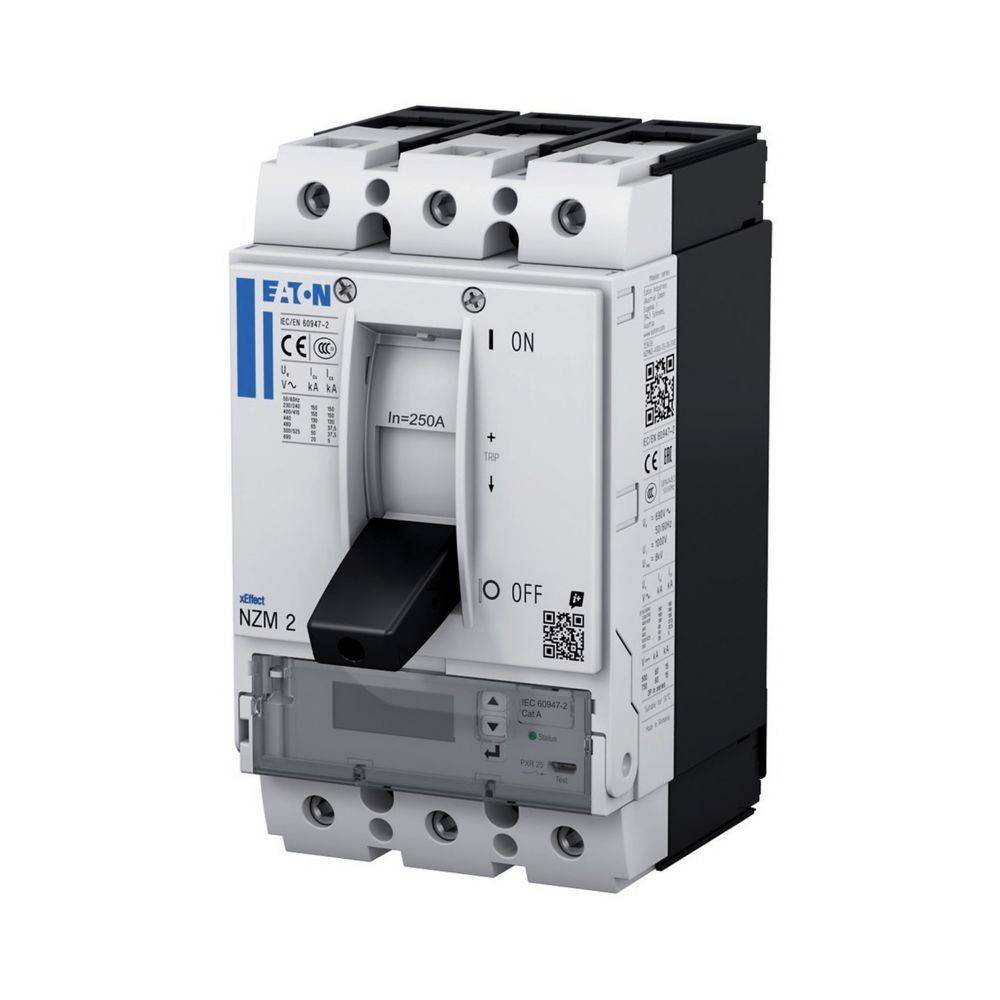

Eaton Leistungsschalter NZMH2-4-PX100/VAR

Überblick

Die Leistungsschalter der xEffect NZM...-PX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gem. IEC 61557-12. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm, die Effektivwertmessung und ein thermisches Gedächtnis ergänzt werden.

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschalter PXR25 100A, 4p
• typ: NZMH2-4-PX100/VAR
• bemessungsdauerstrom iu: 100 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 150 kA
• Überlastauslöser stromeinstellung: 40..100 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 2..10 A
• einstellbereich des unverzögerten kurzschlussauslösers: 2..18 A
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Schraubanschluss
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: ja
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 4
• position des anschlusses für hauptstromkreis: vorne
• ausführung des betätigungselements: Kipphebel
• komplettgerät mit schutzeinheit: ja
• motorantrieb integriert: nein
• motorantrieb optional: ja
• schutzart (ip): IP20
