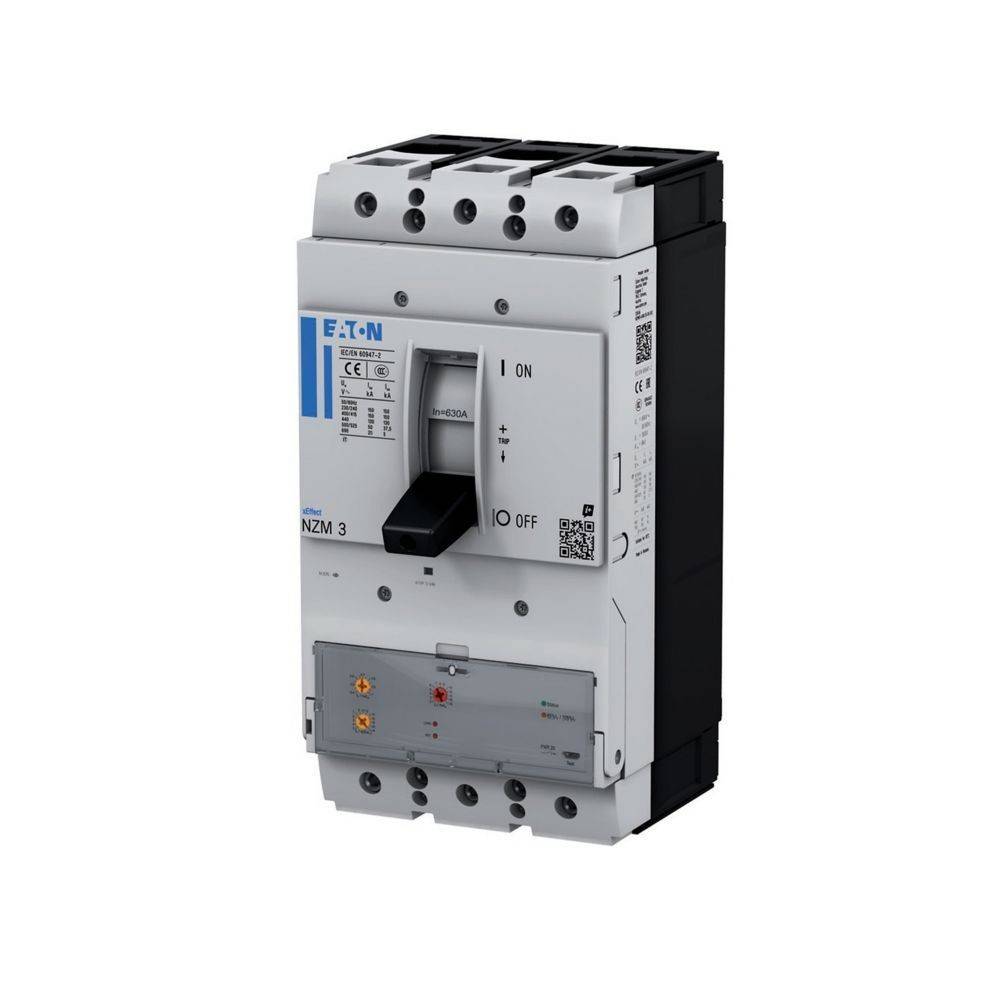

Eaton Leistungsschalter NZMS3-MX220

Überblick

Die Leistungsschalter der Serie xEffect NZM -MX mit Power Expert Release (PXR) Auslöseelektronik decken mit nur vier kompakten Baugrößen Anwendungsfälle für den Motorschutz ab und sind für den IEC-Markt geeignet. Test-Funktion und Einstellungen über Mikro-USB-Schnittstelle direkt am Schalter. Die Montage ist immer flexibel durch modulare Funktionsgruppen und kann durch das umfangreiche Zubehörsortiment ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschalter PXR20 220A, 3p
• typ: NZMS3-MX220
• Überlastauslöser stromeinstellung: 88..220 A
• einstellbereich des unverzögerten kurzschlussauslösers: 2..18 A
• mit thermischem schutz: ja
• phasenausfallempfindlich: ja
• auslösetechnik: elektronisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 220 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 55 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 110 kW
• anschlussart hauptstromkreis: Schraubanschluss
• ausführung des betätigungselements: Kipphebel
• gerätebauart: Einbaugerät Festeinbautechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 65 kA
• schutzart (ip): IP20
• höhe: 275 mm
• breite: 140 mm
• tiefe: 166 mm
