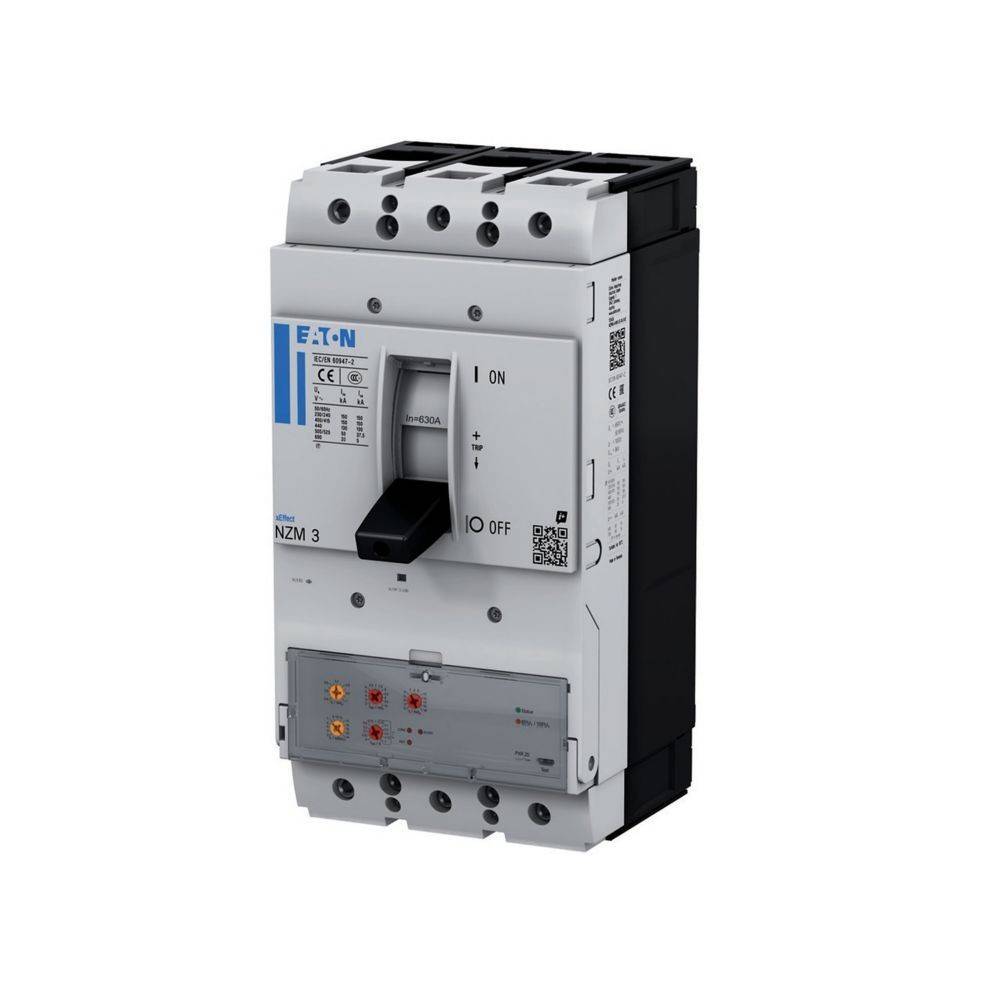

Eaton Leistungsschalter NZMS3-4-VX630/VARSVE

Beschreibung

Die Leistungsschalter der xEffect NZM...-VX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschalter PXR20 630A, 4p
• typ: NZMS3-4-VX630/VARSVE
• bemessungsdauerstrom iu: 630 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 70 kA
• Überlastauslöser stromeinstellung: 252..630 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 1,5..7 A
• einstellbereich des unverzögerten kurzschlussauslösers: 1260..10080 A
• gerätebauart: Einbaugerät Steckeinsatztechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: sonstige
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: nein
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 4
• position des anschlusses für hauptstromkreis: vorne
• ausführung des betätigungselements: Kipphebel
• komplettgerät mit schutzeinheit: ja
• motorantrieb integriert: nein
• motorantrieb optional: ja
• schutzart (ip): IP20
