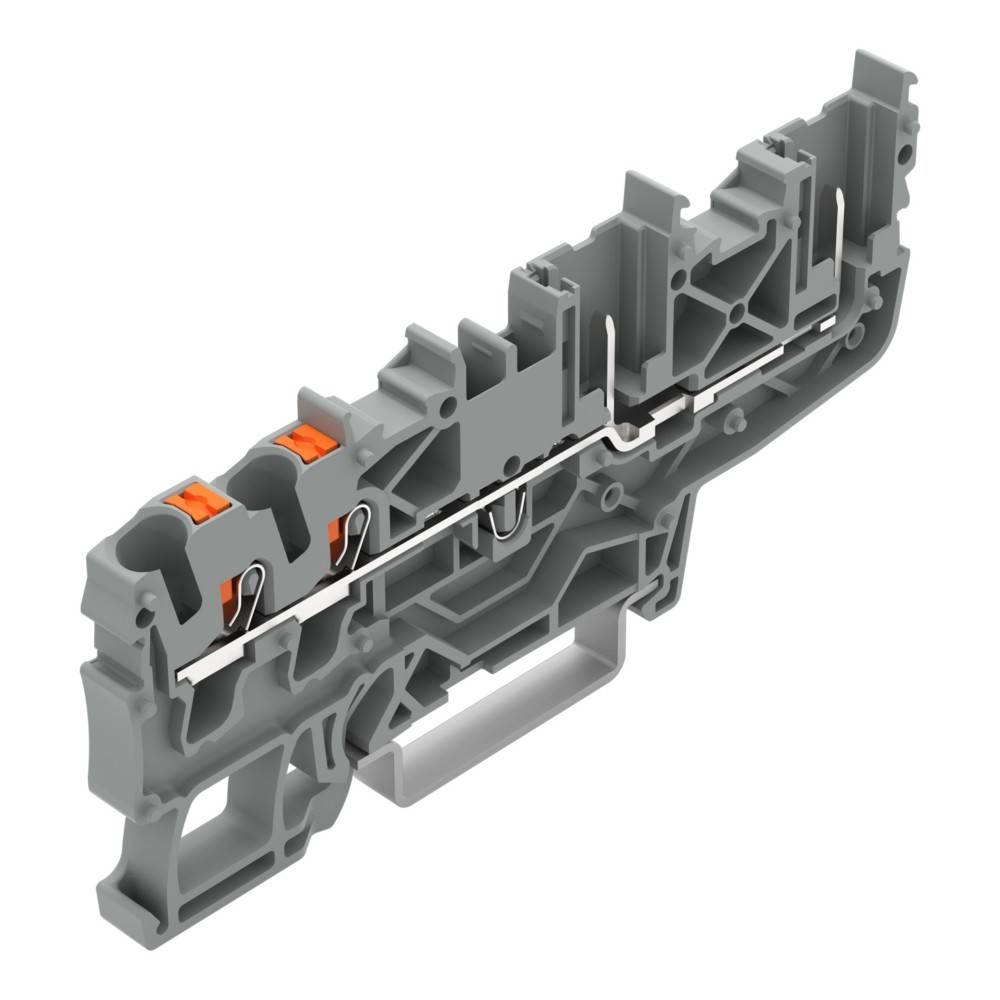

WAGO GmbH & Co. KG 2-Leiter/2-Pin-Basisklemme 2222-1401
Produktbeschreibung
Überblick
2-Leiter/2-Pin-Basisklemme; mit Drücker; 2,5 mm²; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; grau
2-Leiter/2-Pin-Basisklemme Serie 2222 mit Drücker
Bei 2-Leiter/2-Pin-Basisklemme mit der Artikelnummer 2222-1401 ist eine ordentliche Elektroinstallation der Schwerpunkt. 2-Leiter/2-Pin-Basisklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens k
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter/2-Pin-Basisklemme Drücker,2,5 mm²,gr
- typ: 2222-1401
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,25..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,75..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,25..2,5 mm²
- bemessungsstrom in: 24 A
- bemessungsspannung: 690 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Steckanschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 4
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,2 mm
- höhe: 86,2 mm
- tiefe: 36,4 mm
- explosionsgeprüfte ausführung "ex e": nein
- abschlussplatte erforderlich: ja
- farbe: grau
- etagen intern gebrückt: nein
