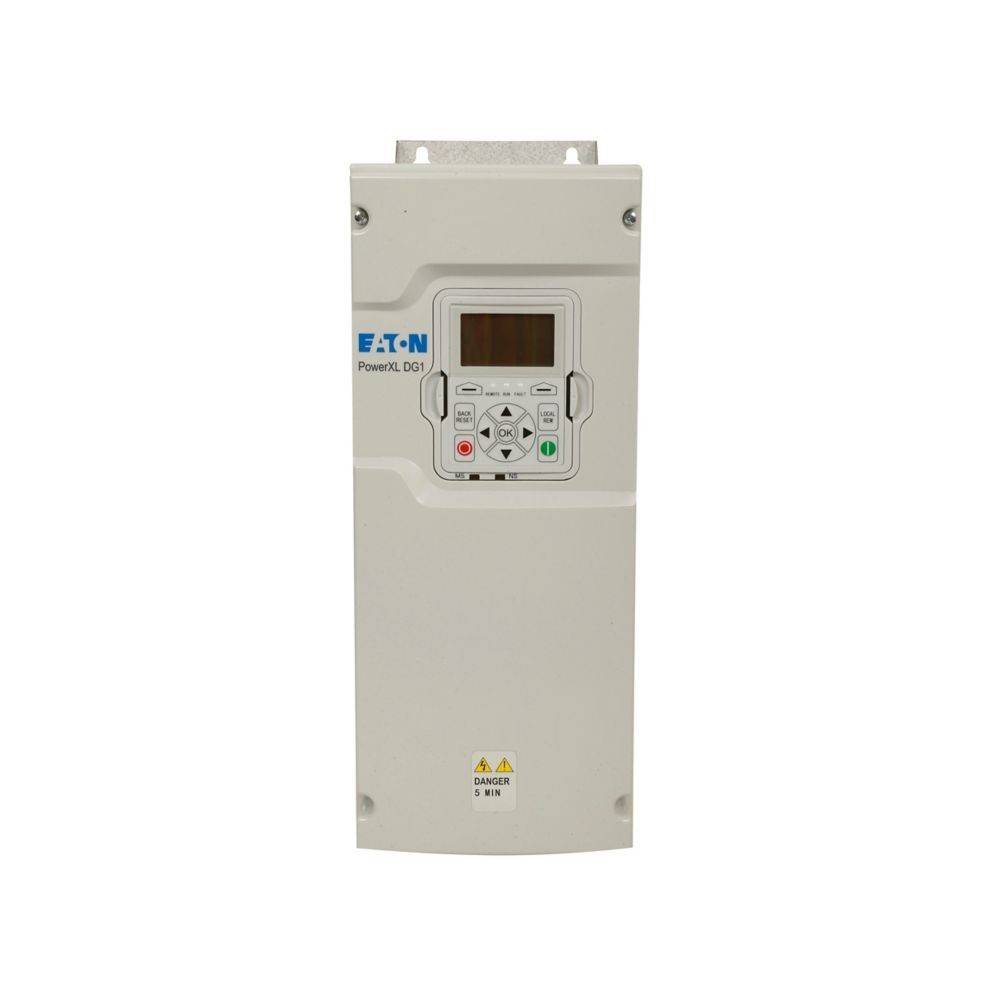

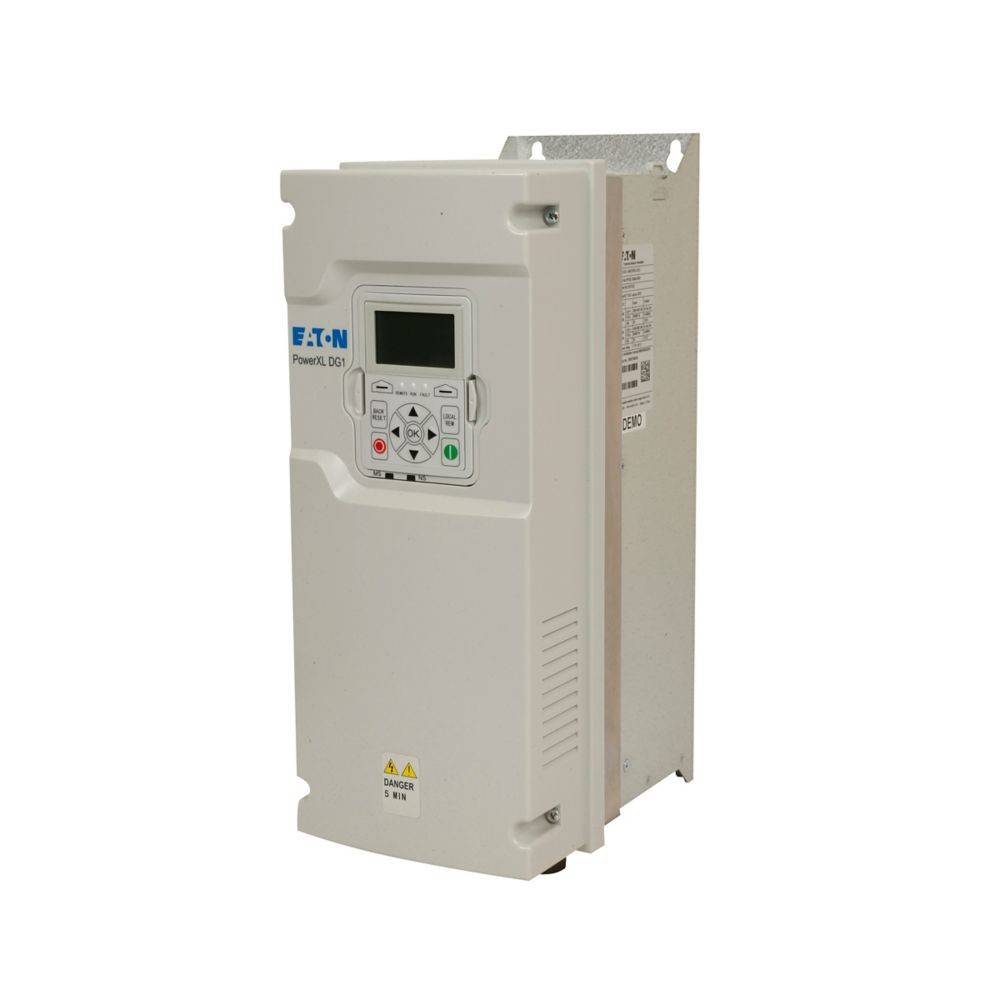

Eaton Frequenzumrichter DG1-35018FB-C54C

Überblick

Frequenzumrichter, Typkenner (z. B. DIL): DG1, Bemessungsbetriebsspannung: Ue = 600 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 600 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 500 (-10%) - 600 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 18 A, Hinweis: Bemessungsbetriebsstrom für eine Schaltfrequenz von 1 - 6 kHz und eine Umgebungstemperatur von +50 °C bei einer Überlast von 150 % und +40 °C bei einer Überlast von 110 %, Bemessungsbetriebsstrom bei 110% Überlast: Ie = 22 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig

Beschreibung

• hersteller: Eaton
• bezeichnung: Frequenzumrichter 500 V AC, 3-phasig
• typ: DG1-35018FB-C54C
• netzspannung: 525..600 V
• netzfrequenz: 50/60 Hz
• eingangsphasenzahl: 3
• ausgangsphasenzahl: 3
• max. ausgangsfrequenz: 400 Hz
• max. ausgangsspannung: 600 V
• nennausgangsstrom i2n: 18 A
• max. abgegebene leistung bei quadrat. belastung bei bemessungsausgangsspannung: 15 kW
• max. abgegebene leistung bei linearer belastung bei bemessungsausgangsspannung: 11 kW
• leistungsaufnahme: 391 W
• relative symmetrische netzfrequenztoleranz: 10 %
• relative symmetrische netzspannungstoleranz: 10 %
• anzahl der analogen ausgänge: 2
• anzahl der analogen eingänge: 2
• anzahl der digitalen ausgänge: 1
• anzahl der digitalen eingänge: 8
• mit bedienelement: ja
• einsatz im industriebereich zulässig: ja
• einsatz im wohn- und gewerbebereich zulässig: ja
• unterstützt protokoll für tcp/ip: ja
• unterstützt protokoll für profibus: ja
• unterstützt protokoll für can: ja
• unterstützt protokoll für interbus: nein
• unterstützt protokoll für asi: nein
• unterstützt protokoll für knx: nein
• unterstützt protokoll für modbus: ja
• unterstützt protokoll für data-highway: nein
• unterstützt protokoll für devicenet: ja
• unterstützt protokoll für suconet: nein
• unterstützt protokoll für lon: nein
• unterstützt protokoll für profinet io: ja
• unterstützt protokoll für profinet cba: nein
• unterstützt protokoll für sercos: nein
• unterstützt protokoll für foundation fieldbus: nein
• unterstützt protokoll für ethernet/ip: ja
• unterstützt protokoll für as-interface safety at work: nein
• unterstützt protokoll für devicenet safety: nein
