Beschreibung

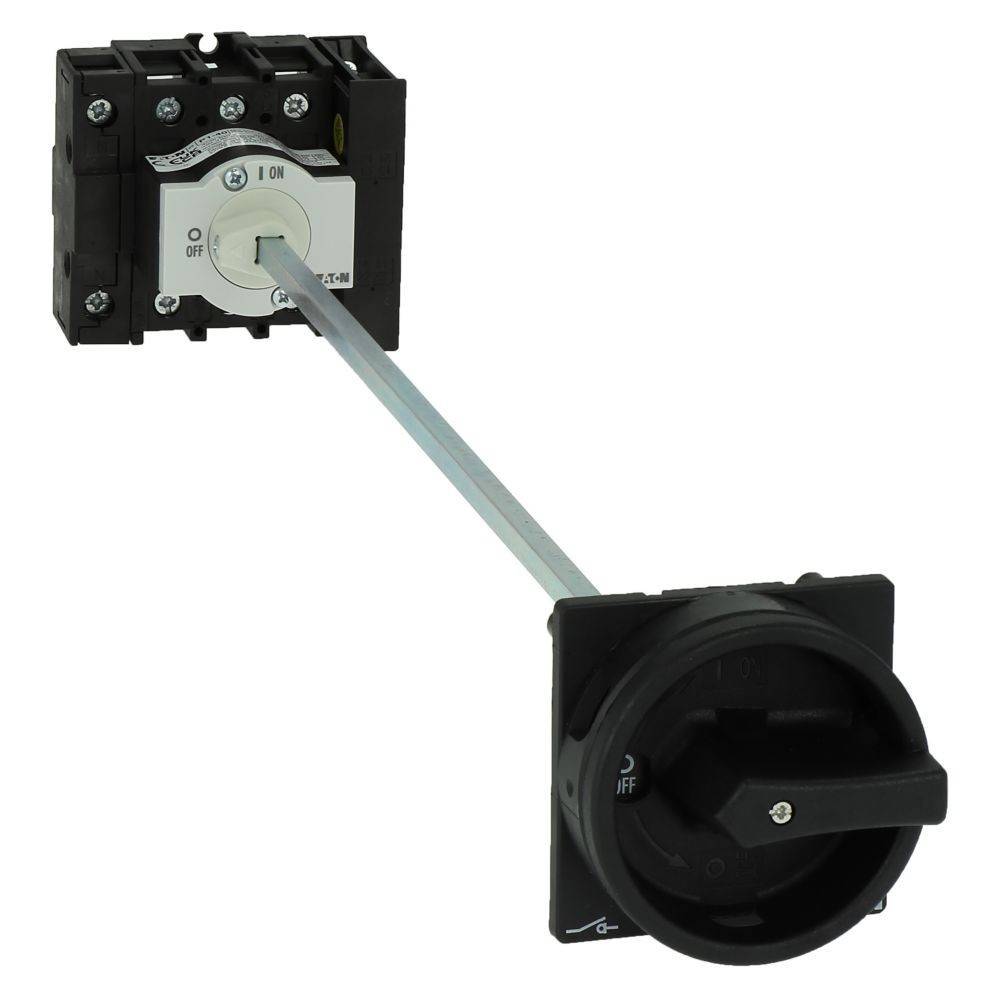

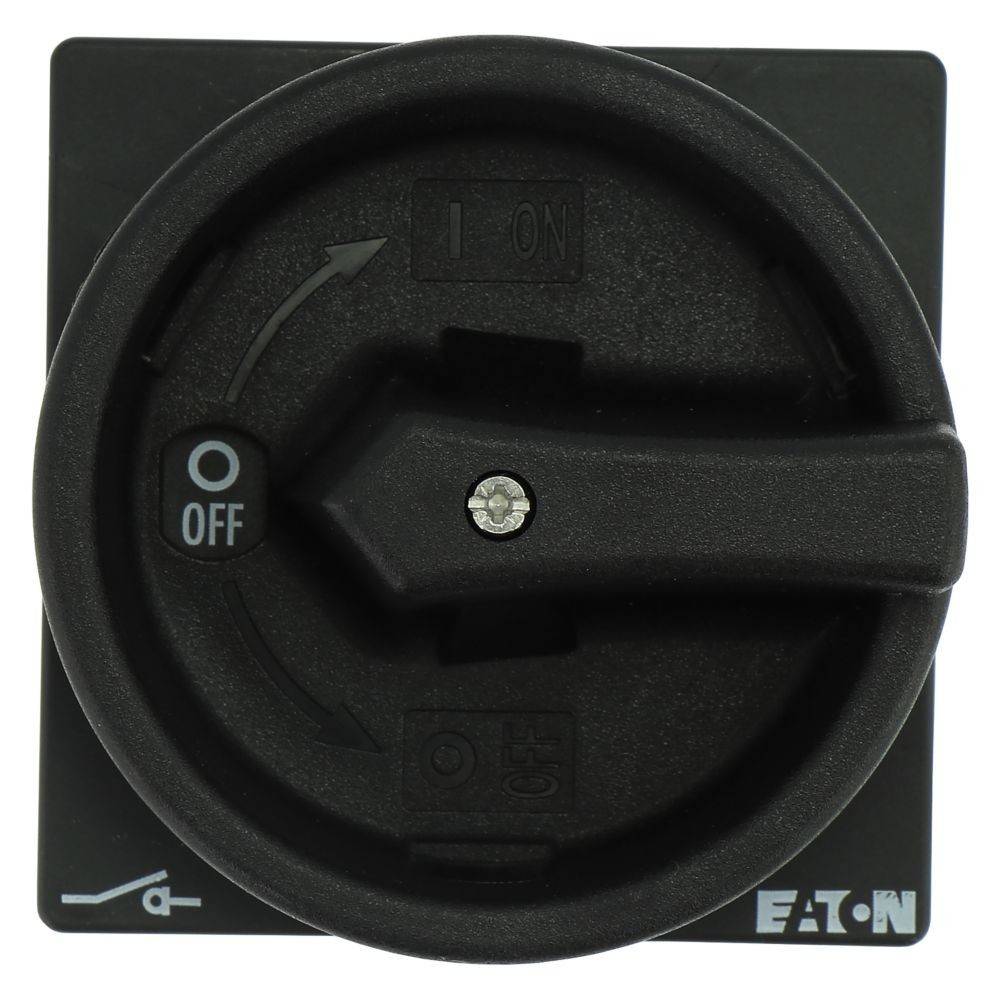

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 40 A, Funktionen: HALT-Funktion, Verriegelbar, Ausstattung: Schwarzer Drehgriff und Sicherungsring, Metallwelle für eine Schaltpulttiefe von 400 mm, Montageart: Rückseitenmontage, Polzahl: 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65
Eigenschaften
- hersteller: Eaton
- bezeichnung: Hauptschalter 40A,Zwischenbau,3p
- typ: P140/M4/SVBSW/N/HI11
- ausführung als hauptschalter: ja
- ausführung als wartungs-/reparaturschalter: ja
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: nein
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 690 V
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 40 A
- bemessungsdauerstrom bei ac-23, 400 v: 40 A
- bemessungsdauerstrom bei ac-21, 400 v: 40 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 15 kW
- bemessungskurzzeitstromfestigkeit icw: 0,64 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 22 kW
- schaltleistung bei 400 v: 22 kW
- bedingter bemessungskurzschlussstrom iq: 80 kA
- polzahl: 4
- anzahl der hilfskontakte als Öffner: 1
- anzahl der hilfskontakte als schließer: 1
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Einbaugerät Festeinbautechnik
- geeignet für bodenbefestigung: nein
- geeignet für frontbefestigung 4-loch: nein
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: nein
- farbe des betätigungselements: schwarz
- ausführung des betätigungselements: Türkupplungsdrehantrieb
- verriegelbar: ja
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- breite: 86 mm
- höhe: 70 mm
- tiefe: 340 mm
