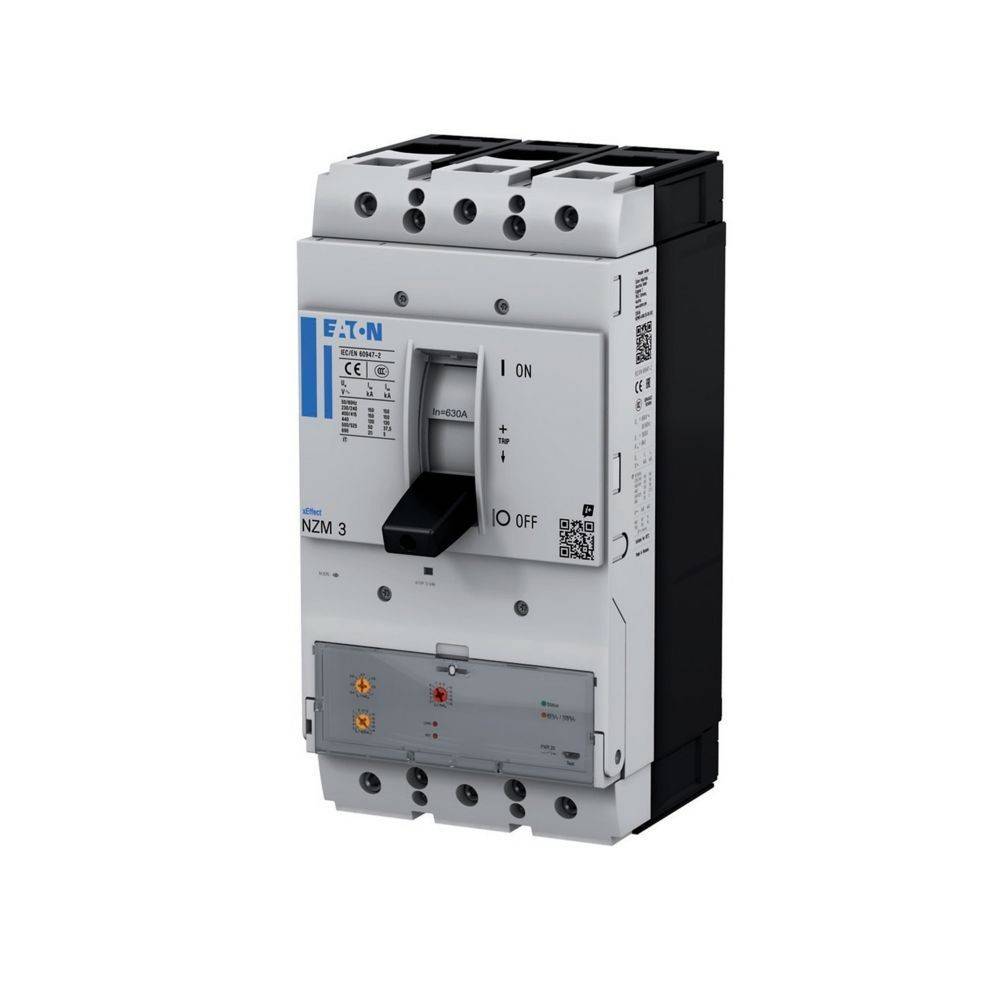

Eaton Leistungsschalter NZMH3-MX250-NA
Produktbeschreibung
Überblick
Die Leistungsschalter der Serie xEffect NZM -MX-NA mit Power Expert Release (PXR) Auslöseelektronik decken mit nur vier kompakten Baugrößen Anwendungsfälle für den Motorschutz ab und sind für den IEC und UL/CSA-Markt geeignet. Test-Funktion und Einstellungen über Mikro-USB-Schnittstelle direkt am Schalter. Die Montage ist immer flexibel durch modulare Funktionsgruppen und kann durch das umfangreiche Zubehörsortiment ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter NZM3 PXR20 250A, 3p
- typ: NZMH3-MX250-NA
- Überlastauslöser stromeinstellung: 100..250 A
- einstellbereich des unverzögerten kurzschlussauslösers: 500..4500 A
- mit thermischem schutz: ja
- phasenausfallempfindlich: ja
- auslösetechnik: elektronisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 250 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 110 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 132 kW
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Kipphebel
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 130 kA
- schutzart (ip): IP20
- höhe: 275 mm
- breite: 140 mm
- tiefe: 166 mm
