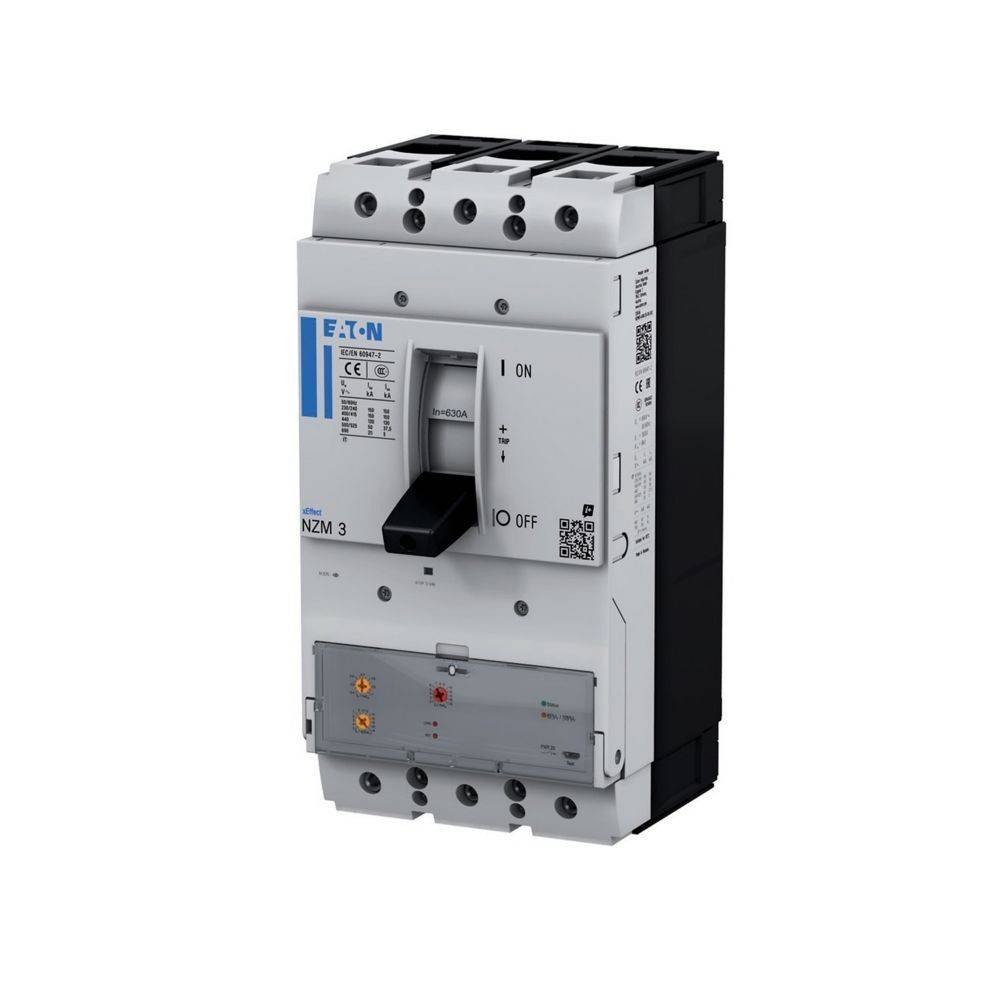

Eaton Leistungsschalter NZMN3-MX450-AVE
Produktbeschreibung
Überblick
Die Leistungsschalter der Serie xEffect NZM -MX mit Power Expert Release (PXR) Auslöseelektronik decken mit nur vier kompakten Baugrößen Anwendungsfälle für den Motorschutz ab und sind für den IEC-Markt geeignet. Test-Funktion und Einstellungen über Mikro-USB-Schnittstelle direkt am Schalter. Die Montage ist immer flexibel durch modulare Funktionsgruppen und kann durch das umfangreiche Zubehörsortiment ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter NZM3 PXR20 450A, 3p
- typ: NZMN3-MX450-AVE
- Überlastauslöser stromeinstellung: 180..450 A
- einstellbereich des unverzögerten kurzschlussauslösers: 2..12 A
- mit thermischem schutz: ja
- phasenausfallempfindlich: ja
- auslösetechnik: elektronisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 450 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 132 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 250 kW
- anschlussart hauptstromkreis: sonstige
- ausführung des betätigungselements: Kipphebel
- gerätebauart: Einbaugerät Einschubtechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 35 kA
- schutzart (ip): IP20
- höhe: 346 mm
- breite: 185 mm
- tiefe: 260 mm
