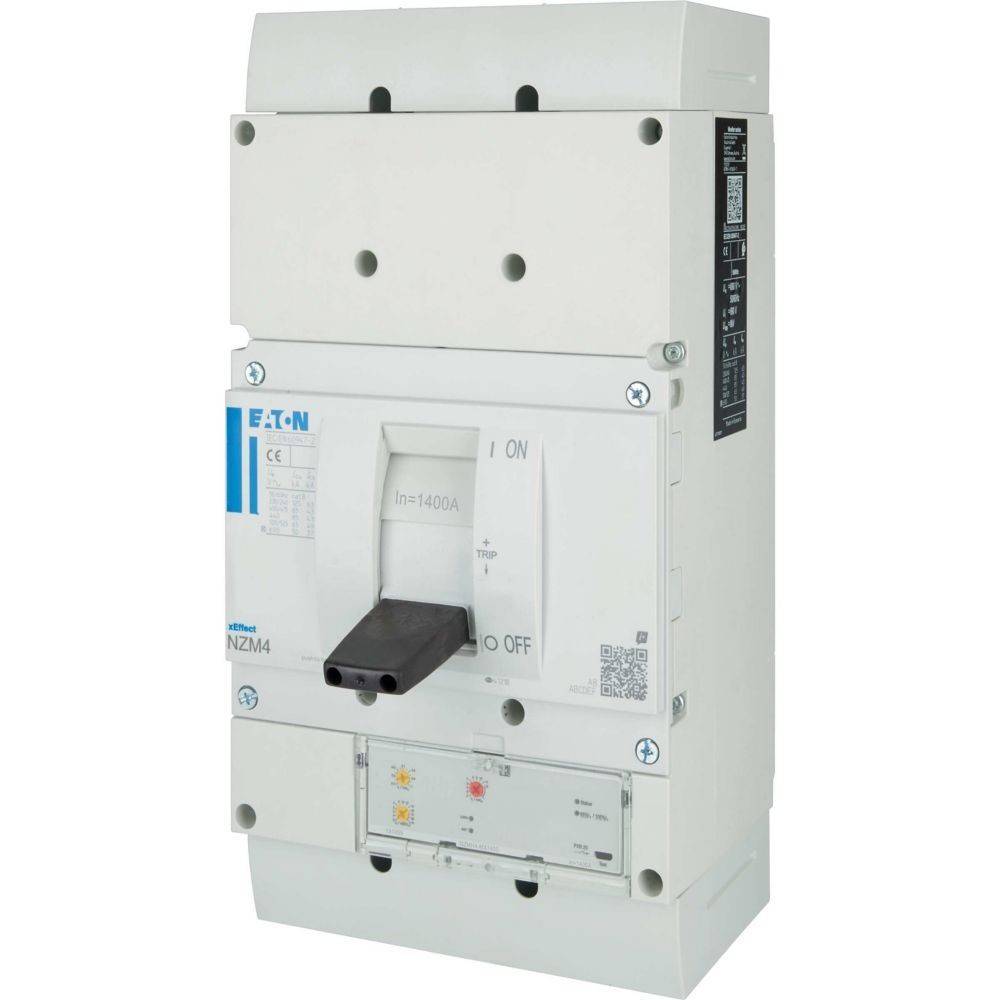

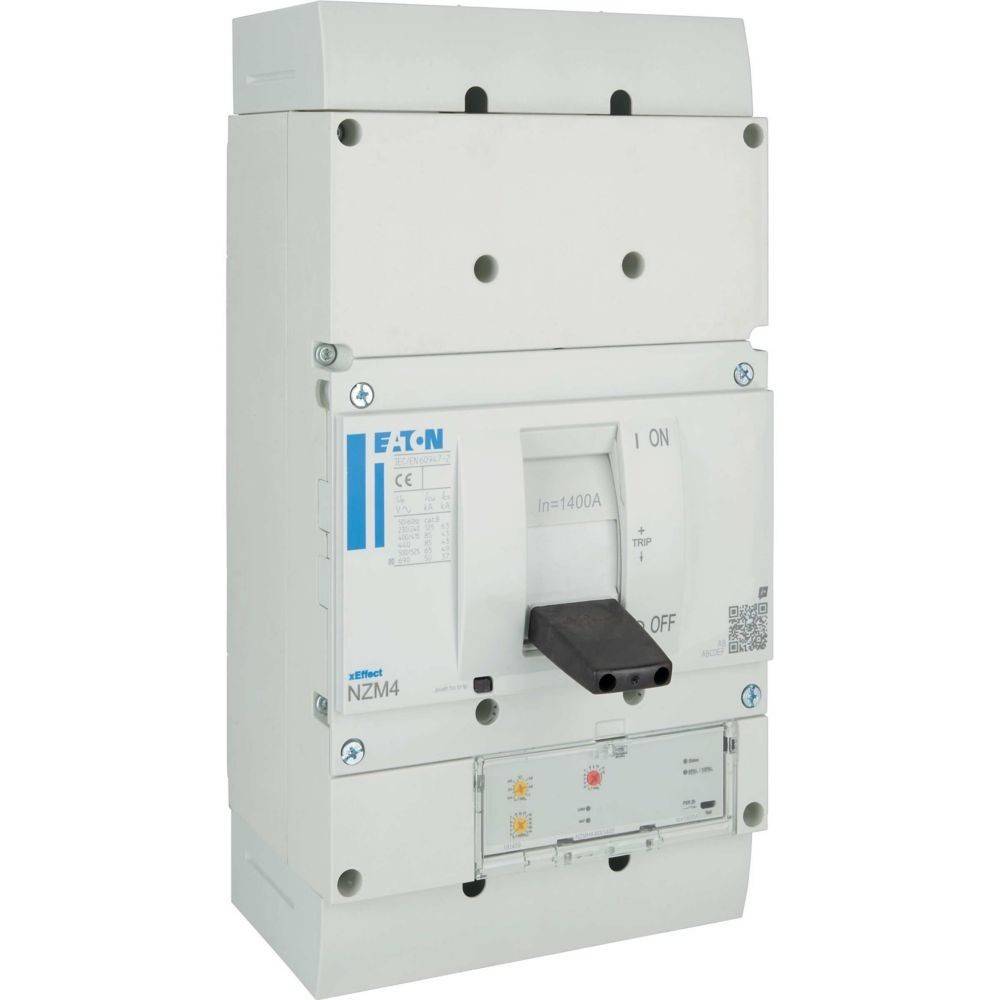

Eaton Leistungsschalter NZMH4-MX1400
Produktbeschreibung
Überblick
Die xEffect Leistungsschalter der NZM...-MX-Serie mit dem elektronischen Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen alle Anwendungsfälle für Motorschutz ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter NZM4 PXR20 1400A, 3p
- typ: NZMH4-MX1400
- Überlastauslöser stromeinstellung: 560..1400 A
- einstellbereich des unverzögerten kurzschlussauslösers: 2..14 A
- mit thermischem schutz: ja
- phasenausfallempfindlich: ja
- auslösetechnik: elektronisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 1400 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 450 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 800 kW
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Kipphebel
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
- schutzart (ip): IP20
- höhe: 170 mm
- breite: 210 mm
- tiefe: 375 mm
