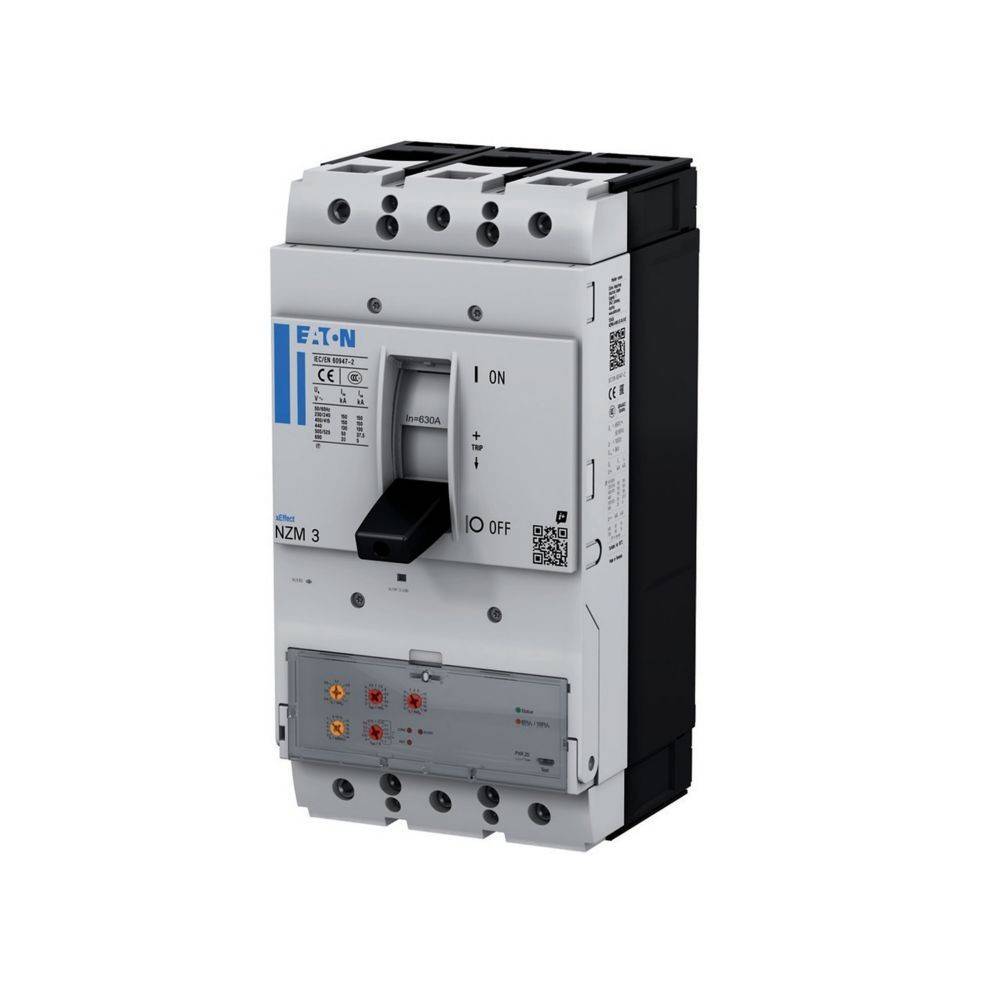

Eaton Leistungsschalter NZMH3-4-VX400/VAR

Überblick

Die Leistungsschalter der xEffect NZM...-VX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschalter NZM3 PXR20 400A, 4p
• typ: NZMH3-4-VX400/VAR
• bemessungsdauerstrom iu: 400 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 150 kA
• Überlastauslöser stromeinstellung: 160..400 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 2..10 A
• einstellbereich des unverzögerten kurzschlussauslösers: 2..12 A
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Schraubanschluss
• geeignet für hutschienenmontage: nein
• hutschienenmontage optional: nein
• mit ausgelöstmelder: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 4
• position des anschlusses für hauptstromkreis: vorne
• ausführung des betätigungselements: Kipphebel
• komplettgerät mit schutzeinheit: ja
• motorantrieb integriert: nein
• motorantrieb optional: ja
• schutzart (ip): IP20
