Beschreibung

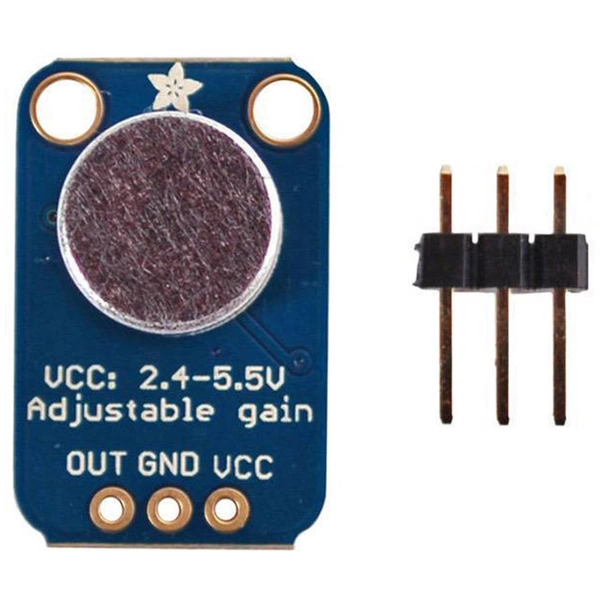

Das komplett montierte und getestete Board kommt mit einem 20 Hz bis 20 kHz-Elektret-Mikrofon auf verlötet. Der Operationsverstärker MAX4466 von Maxim besitzt ausgezeichnete Netzteilrauschunterdrückung. Aus diesem Grund eignet sich dieses Breakoutboard besonders für Projekte wie Stimmverzerrer, Audioaufnahme, Sample-Aufnahme und Audio-Projekte, welche die schnelle Fouriertransformation (FFT) verwenden. Ein kleiner Drehwiderstand auf der Rückseite passt die Verstärkung zwischen 25-fach und 125-fach an. Das bedeutet zwischen 200 mV (Spitze zu Spitze, für normale Lautstärke etwa 15 cm entfernt) und 1 V (Spitze zu Spitze). Das ist gut für den Anschluss an „Line“-Pegel-Eingänge oder an den Analog-Digital-Wandler eines Mikrocontrollers. Die Ausgabe erfolgt Rail-zu-Rail und ermöglicht damit bis zu 5 V Spitzenamplitude.
