Produktbeschreibung

Überblick

Hoher Querschnitt für maximale Vielseitigkeit
Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C
AW 6063 T6 Aluminium
Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken für Betondachsteine oder Tondachziegell, Dreiecksrahmen für Flachdächer, Stehfalzklemmen, Dreiecksrahmen für Flachdächer usw.)
Montieren Sie die SolarFish-Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger
Um zwei SolarFish-Schienen zu verbinden, montieren Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren
Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern
Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von mitein

Beschreibung

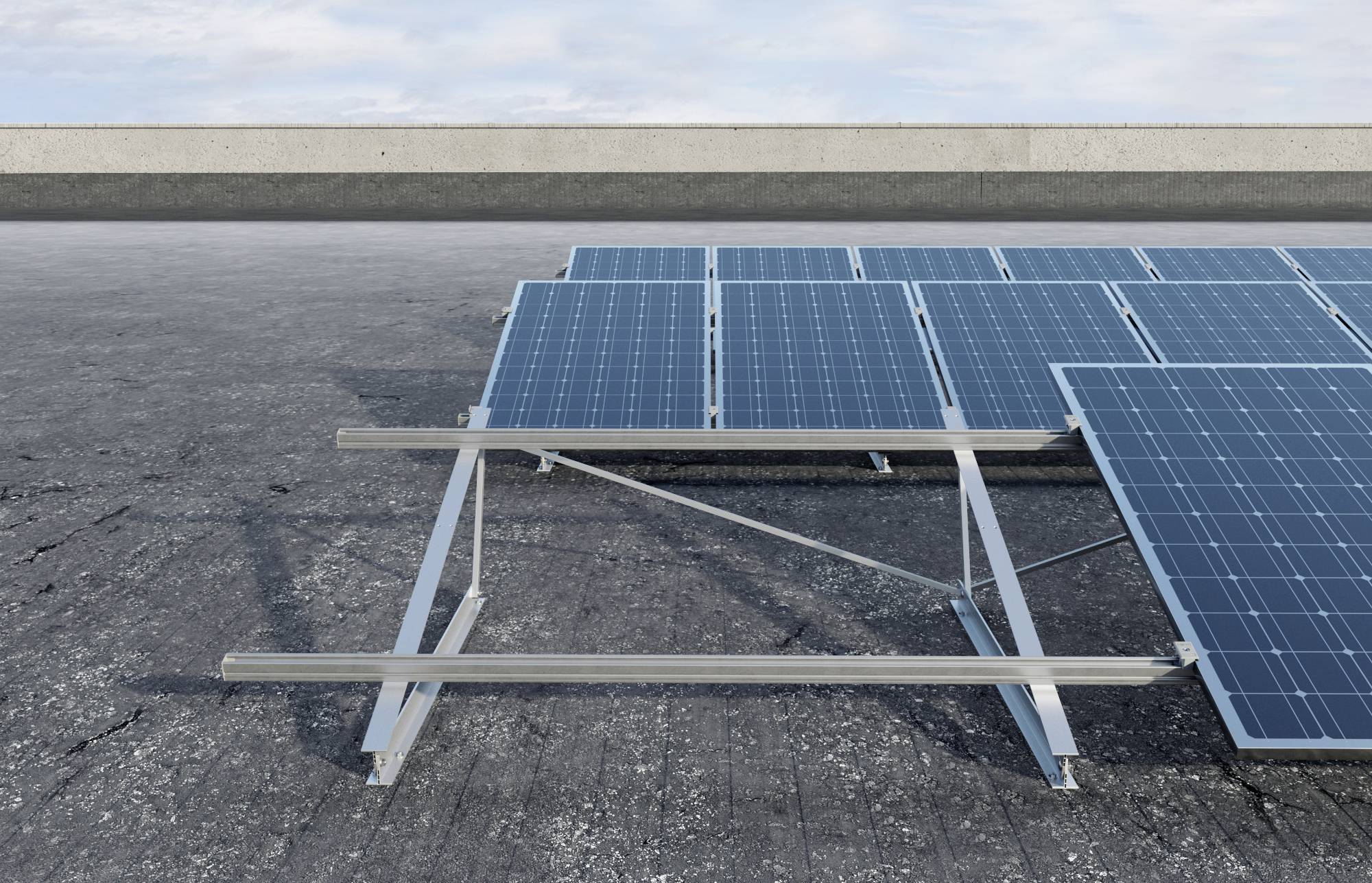

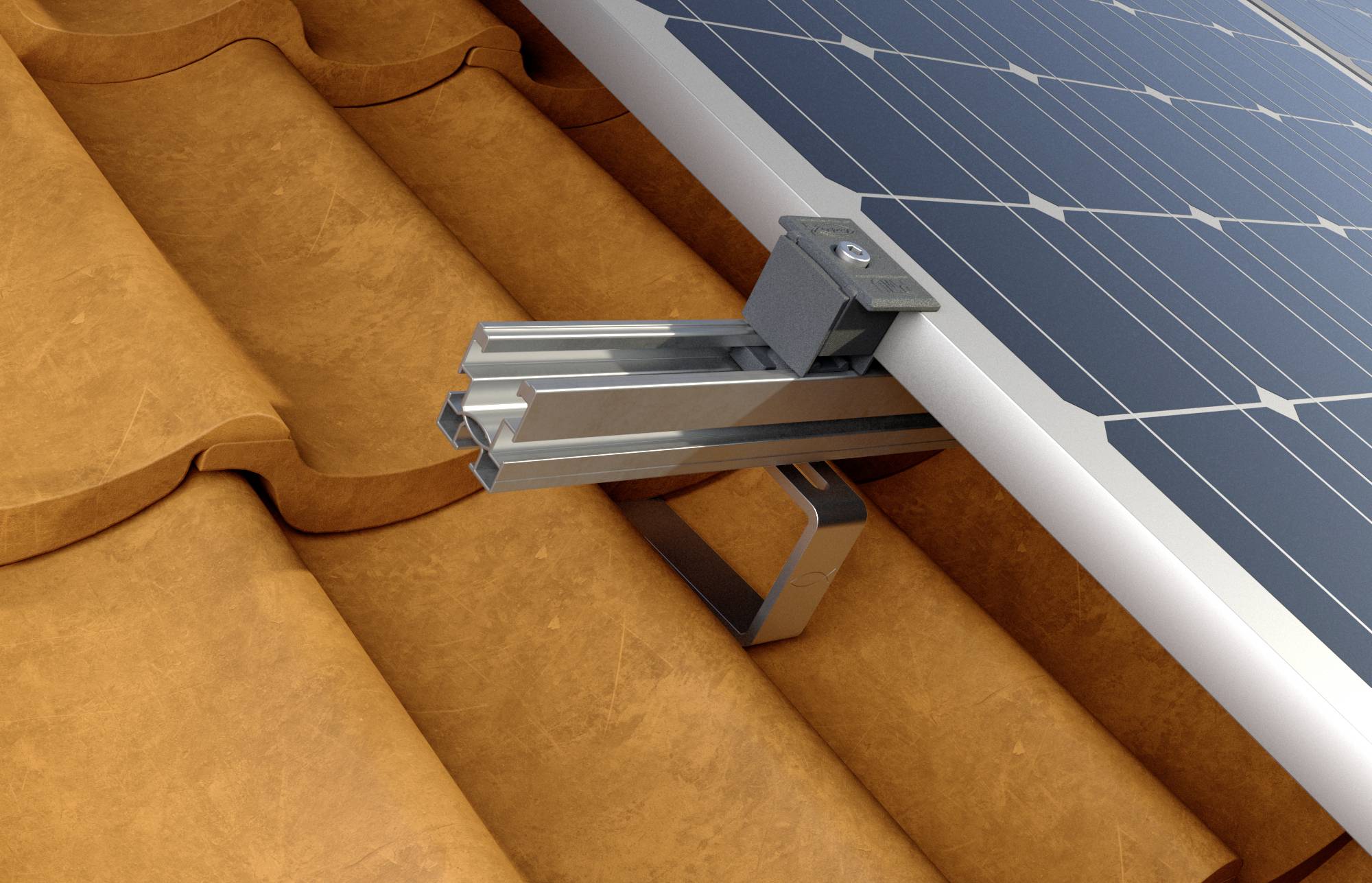

fischer SolarFish ist eine Schiene aus Aluminiumlegierung, die sowohl auf Flach- als auch auf Steildächern für Photovoltaikanlagen verwendet werden kann. Neben ihrer Vielseitigkeit ermöglicht die Schiene eine schnelle und einfache Montage. In den unteren und seitlichen Nuten können SKS M 8 Schrauben oder RHS Hammerkopfschrauben verwendet werden. In der oberen Nut können Hammerkopfmuttern FCN AL und MW-Klammern für Querverbindungen verwendet werden.Das Profil ist sowohl mit den Universalklammern PMU / PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. SolarFish kann auf Steildächern mit den Haken RH und GT angebracht werden. Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen. Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C. Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts. Das SolarFish-Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar.
