Beschreibung

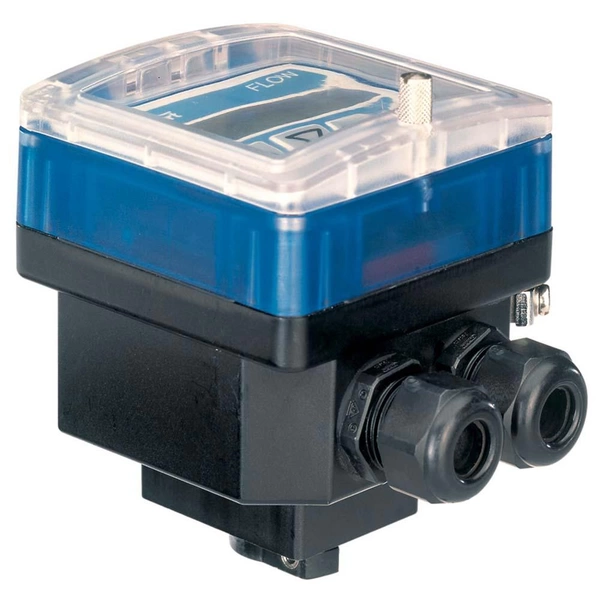

Einsatzbereich Der Transmitter Typ SE35 wird für die Bürkert Inline Sensor-Fittinge Typ S030, S030-HT und S077 zur Dosierung verwendet. Beschreibung Der Transmitter Typ SE35 kann dank Bajonettverschluss schnell und einfach verbunden werden. Der Inline Durchflusstransmitter kann ohne Öffnen der Rohrleitung montiert oder demontiert werden. Der Durchflusstransmitter besitzt 2 Elektrische Anschlüsse, 4 Digitale Eingänge, und 4 Digitale Ausgänge. Technische Daten Werkstoff Gehäuse/Deckel - PC (Polycarbonat) Sensor Art - Flügelrad / Ovalrad Messprinzip Erkennung - Hall Erkennen der Durchflussrichtung - Nein Fitting Elektronik Schnittstelle - Inline Messwert Durchfluss (Volumen) - Nein Messwert Durchfluss (Masse) - Nein Messwert Temperatur - Nein Messwert Dichte - Nein Messwert Konzentration 1 - Nein Genauigkeit Volumendurchfluss in Bezug auf Messwert - 1 % Dosierung - Ja Batch-Dosierung - Ja Erweiterte Diagnose - Nein Kontinuierliche Messung - Ja Mengenzähler - Ja Schalter - Nein Parametrierung lokal - Ja Parametrierung getrennt - Nein Parametrierung fest eingestellt - Nein Gleichspannung min. - 12 V Gleichspannung max. - 36 V Batteriespannung - Nein Elektrischer Anschluss 1 Art - Verschraubung M20 Elektrischer Anschluss 1 Anzahl - 2 ST Elektrischer Anschluss 1 Typ - Klemmleiste Temperatur Medium - -15 °C bis 100 °C Temperatur Umgebung - 0 °C bis 40 °C Eingang Typ Digital Anzahl - 4 ST Ausgang 1 digital Typ - Transistor Ausgang 1 digital Transistor Anschluss NPN - Ja Ausgang 1 digital Transistor Anschluss PNP - Ja Ausgang 1 digital Transistor kontaktlos - 0,1 A Ausgang 2 digital Typ - Relais Ausgang 2 digital Ausführung NC - Nein Ausgang 2 digital Ausführung NO - Ja Ausgang 2 digital Relais/Reed Spannung AC - 30 V Ausgang 2 digital Relais/Reed Spannung DC - 60 V Ausgang 2 digital Relais/Reed Strom AC - 3 A Ausgang 2 digital Relais/Reed Strom DC - 1 A Ausgang 3 digital Typ - Relais Ausgang 3 digital Ausführung NC - Nein Ausgang 3 digital Ausführung NO - Ja Ausgang 3 digital Relais/Reed Spannung AC - 30 V Ausgang 3 digital Relais/Reed Spannung DC - 60 V Ausgang 3 digital Relais/Reed Strom AC - 3 A Ausgang 3 digital Relais/Reed Strom DC - 1 A Ausgang 4 digital Typ - Transistor Ausgang 4 digital Transistor Anschluss NPN - Ja Ausgang 4 digital Transistor Anschluss PNP - Ja Ausgang 4 digital Transistor Strom - 0,1 A Schutzart Messgerät - IP65 Zulassungstyp - UL Zulassungsart - cURus Recognized Gewicht - 750 g
