Beschreibung

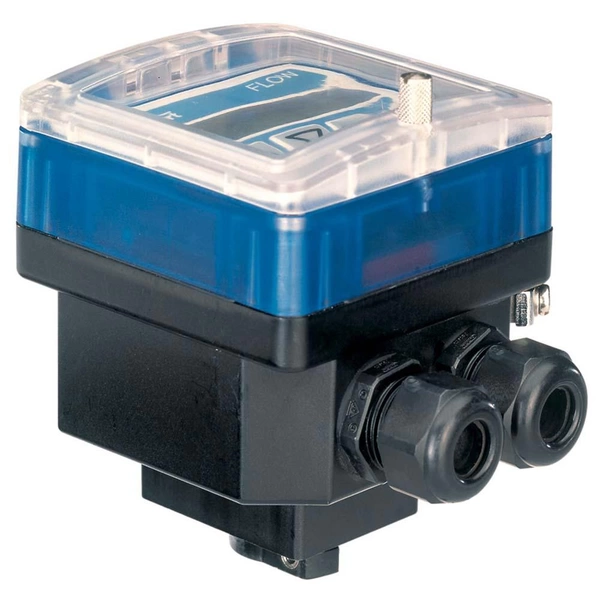

Einsatzbereich Der Transmitter Typ SE35 wird für die Bürkert Inline Sensor-Fittinge Typ S030, S030-HT und S077 zur Messung des Durchflusses (Volumen) verwendet. Anwendung Der Transmitter Typ SE35 kann dank Bajonettverschluss schnell und einfach verbunden werden. Der Inline Transmitter kann ohne Öffnen der Rohrleitung montiert oder demontiert werden, laufende Prozesse werden dadurch nicht unterbrochen. Der Durchflusstransmitter besitzt 1 Stromanschluss, 1 Analog und 1 Digital Ausgang. Technische Daten Werkstoff Gehäuse/Deckel - PC (Polycarbonat) Sensor Art - Flügelrad / Ovalrad Messprinzip Erkennung - Hall Erkennen der Durchflussrichtung - Nein Fitting Elektronik Schnittstelle - Inline Messwert Durchfluss (Volumen) - Ja Messwert Durchfluss (Masse) - Nein Messwert Temperatur - Nein Messwert Dichte - Nein Messwert Konzentration 1 - Nein Genauigkeit Volumendurchfluss in Bezug auf Messwert - 1 % Zeit-Dosierung - Nein Batch-Dosierung - Nein Erweiterte Diagnose - Nein Kontinuierliche Messung - Ja Dosierung - Nein Schalter - Nein Parametrierung lokal - Ja Parametrierung getrennt - Nein Parametrierung fest eingestellt - Nein Gleichspannung min. - 12 V Gleichspannung max. - 36 V Batteriespannung - Nein Betriebsversorgungs Art - 2 Leiter Elektrischer Anschluss 1 Art - Steckerbild Form A (DIN EN 175301-803) Elektrischer Anschluss 1 Anzahl - 1 ST Elektrischer Anschluss 1 Anzahl Kontakte - 4 ST Temperatur Medium - -15 °C bis 100 °C Temperatur Umgebung - -10 °C bis 60 °C Ausgang Typ analog Anzahl - 1 Ausgang 1 Typ analog Strom - 4 bis 20 mA Ausgang 1 digital Typ - Transistor Ausgang 1 digital Transistor Anschluss NPN - Ja Ausgang 1 digital Transistor Anschluss PNP - Ja Ausgang 1 digital Transistor kontaktlos - 0,1 A Schutzart Messgerät - IP65 Gewicht - 600 g
