Produktdaten

Überblick

Kompatibel zu allen Raspberry mit 40 poligem GPIO
Multifunktionale Schnittstellenbasis: SPI, I2C, USB to UART
HD44780 LCD Schnittstelle
Inkl. RTC Echtzeituhr

Beschreibung

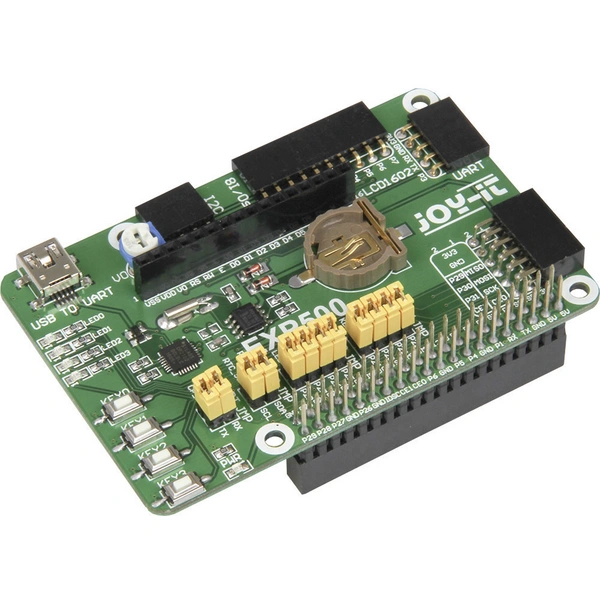

Das Joy-IT Explore 500 Erweiterungsboard ist eine multifunktionale Schnittstellenplatine für alle Raspberry mit 40poligem GPIO (B+, 2B, 3B, 3B+, 4) und beinhaltet
folgende Funktionen:

1. Pin-Header zu direkten Aufstecken auf den 40poligen GPIO des Raspberry
2. UART Schnittstelle: verbinden Sie ganz einfach UART Module wie z. B.
RS232, RS485, USB TO UART (TTL-Kabel), etc.
3. 8 x I/O Schnittstelle: verbinden Sie ganz einfach über I/O gesteuerte
Module
4. SPI Schnittstelle für SPI angesteuerte Module
5. I2C Schnittstelle für I2C gesteuerte Module
6. LCD Schnittstelle für HD44780 Industrie-Standard-LCD-Module
7. USB TO UART, Konverter mit CP2102 Chipsatz (Mini USB-Anschluss)
8. Power LED
9. 4 x programmierbare LED
10. 4 x programmierbare Knöpfe
11. Potentiometer: Kontrastkontrolle für LCD Displays (siehe Punkt 6)
12. RTC Batteriehalter
13. PCF8563: onboard RTC chip
14. 32.768K Quarz: RTC Quarz
15. CP2102: onboard USB TO UART Chip, für debugging
16. CP2102: Jumper für: an/aus
17. RTC: Jumper für: an/aus
18. User LEDs Jumper für: an/aus (siehe Punkt 9)
19. User Keys Jumper für: an/aus (siehe Punkt 10)

Lieferumfang

1x Platine

Stichwörter

Joy-it, RB-EXP500, Rasp Explore 500, Platine, raspberry, elektronik

Downloads
Anleitung (Version 1)
Anleitung (Version 1)
Anleitung (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
S724201
Hersteller-Nr.:
RB-EXP500
EAN:
4016139148137

Technische Daten

Höhe:
17 mm
Breite:
85 mm
Passend für:
Raspberry Pi
Passend für:
Raspberry Pi
Produkt-Art:
Raspberry Pi® Erweiterungs-Platine
Herstellerfarbe:
Grün
Länge (Tiefe):
56 mm
Farbe:
grün
Passend für:
Raspberry Pi® 4 B + Raspberry Pi® 3 B + Raspberry Pi® 2 B + Raspberry Pi® B+
Kategorie:
Raspberry Pi® Erweiterungs-Platine
Kategorie:
Konverter- und Schnittstellenplatine
