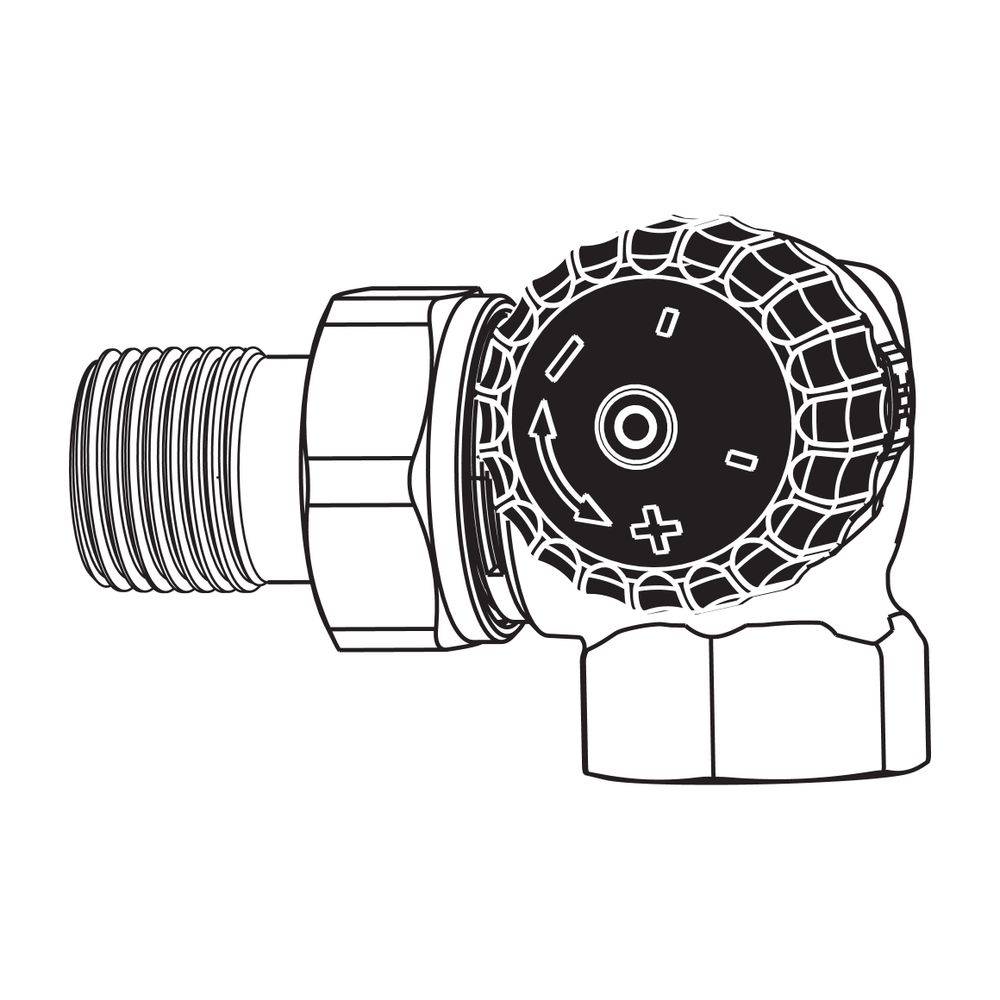

IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand, Winkeleck rechts DN 15
Produktbeschreibung
Beschreibung
Das IMI Heimeier Thermostat-Ventilunterteil mit besonders geringem Widerstand, in Winkeleck rechts Ausführung und der Nennweite DN 15, ist eine spezialisierte Komponente für Heizungsinstallationen. Es ist ideal für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen sowie konventionellen Einrohr-Heizungsanlagen.
Für welche Heizungsanlagen ist das Ventilunterteil geeignet?Dieses Thermostat-Ventilunterteil ist für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen und konventionellen Einrohr-Heizungsanlagen konzipiert. Es eignet sich sowohl für Einrohrsysteme als auch für Zweirohrsysteme.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventilunterteil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß. Eine NiroStahlspindel und eine doppelte O-Ring-Abdichtung stellen eine zuverlässige Funktion sicher. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der Anlage auswechseln, was die Wartung vereinfacht. Für die Installation ist kein Spezialwerkzeug erforderlich.
Welche Anschlüsse und Betriebsgrenzen sind relevant?Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Das Ventilunterteil ist für eine zulässige Betriebstemperatur TB von 120 °C und einen zulässigen Betriebsüberdruck PB von 10 bar ausgelegt. Bei Niederdruckdampf beträgt die maximale Temperatur 110 °C bei 0,5 bar. Die Bedienung erfolgt thermostatisch ohne Knopf, und der Thermostatanschluss hat die Abmessung M30 x 1,5.
Welche Ausführung und Besonderheiten bietet das Ventilunterteil?Das Ventilunterteil ist als Schlussstück/Innengewinde ausgeführt und weist eine Winkeleck rechts Form auf, die auch als Doppelwinkel rechts bezeichnet wird. Die Oberfläche ist vernickelt, und eine Staubkappe ist vorhanden. Es ist thermostatisch vorbereitet und wird ohne Voreinstellung geliefert, wobei die Voreinstellung als 'ohne Schlagdämpfer' spezifiziert ist.

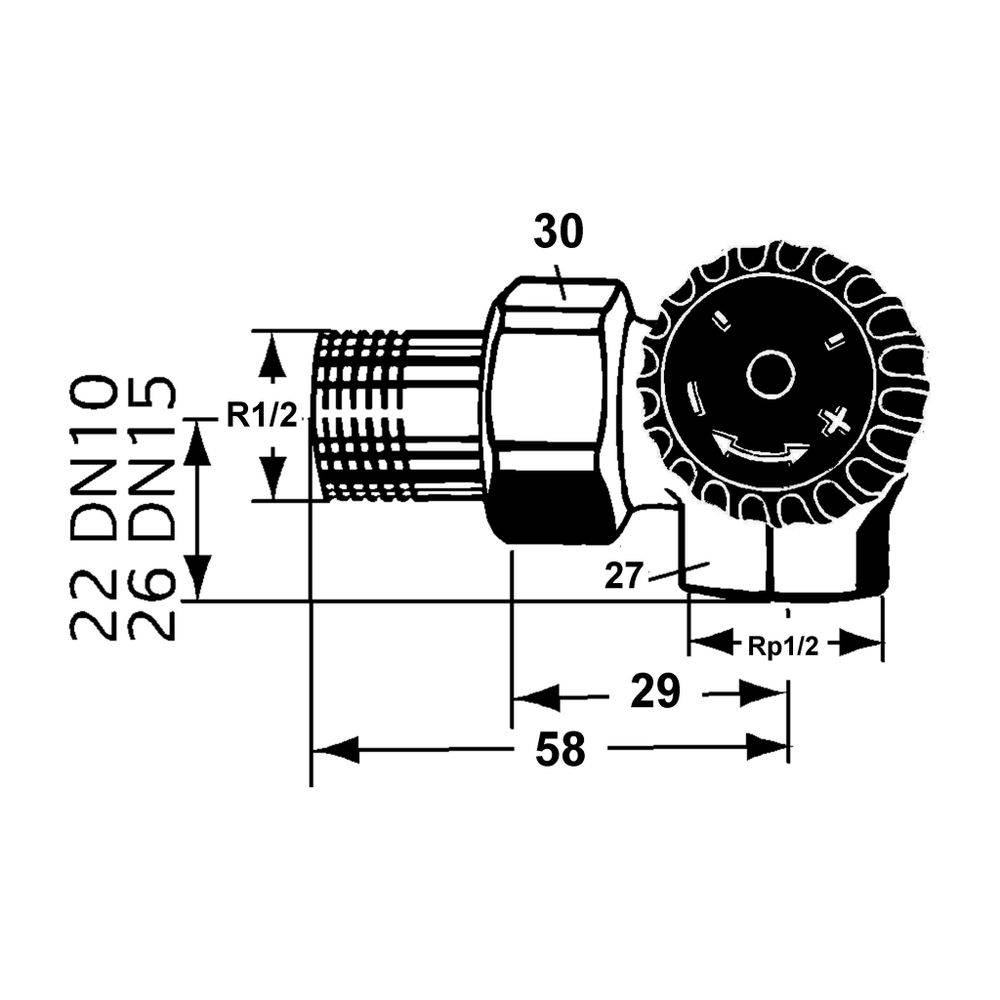

Technische Daten
Nennweite: DN 15 (1/2")
Ausführung: Schlussstück/Innengewinde
Form: Winkeleck rechts (Doppelwinkel rechts)
Oberflächenschutz: vernickelt
Werkstoff Gehäuse: korrosionsbeständiger, entzinkungsfreier Rotguß
Zul. Betriebstemperatur: TB 120 °C
Zul. Betriebsüberdruck: PB 10 bar
Kvs-Wert: 1,85
KV-2-Wert: 0,87
Thermostatanschluss: M30 x 1,5
Voreinstellung: ohne Schlagdämpfer
Das IMI Heimeier Thermostat-Ventilunterteil bietet eine zuverlässige und wartungsfreundliche Lösung für diverse Heizungsanlagen, insbesondere solche mit geringem Widerstandsbedarf. Mit seiner robusten Konstruktion aus Rotguß, der doppelten O-Ring-Abdichtung und den Betriebsgrenzen von TB 120 °C und PB 10 bar ist es eine langlebige Komponente für effiziente Heizsysteme.
