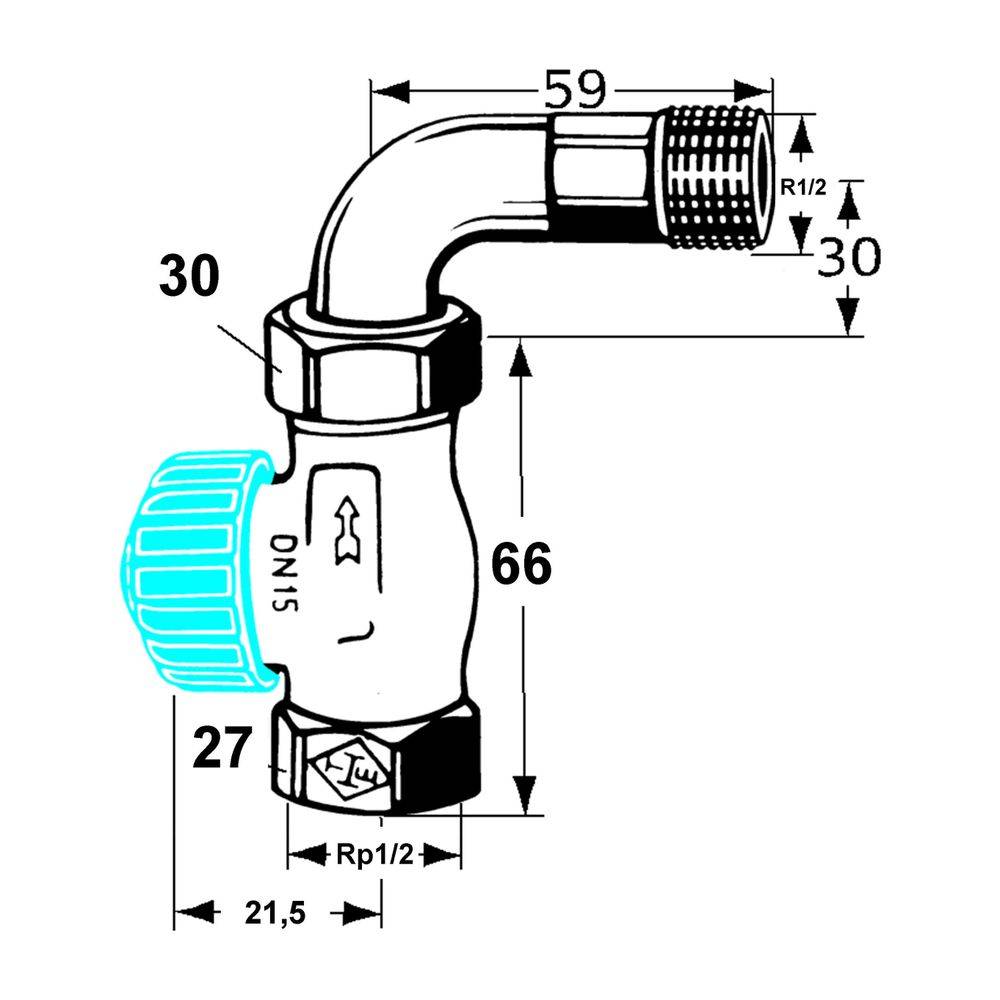

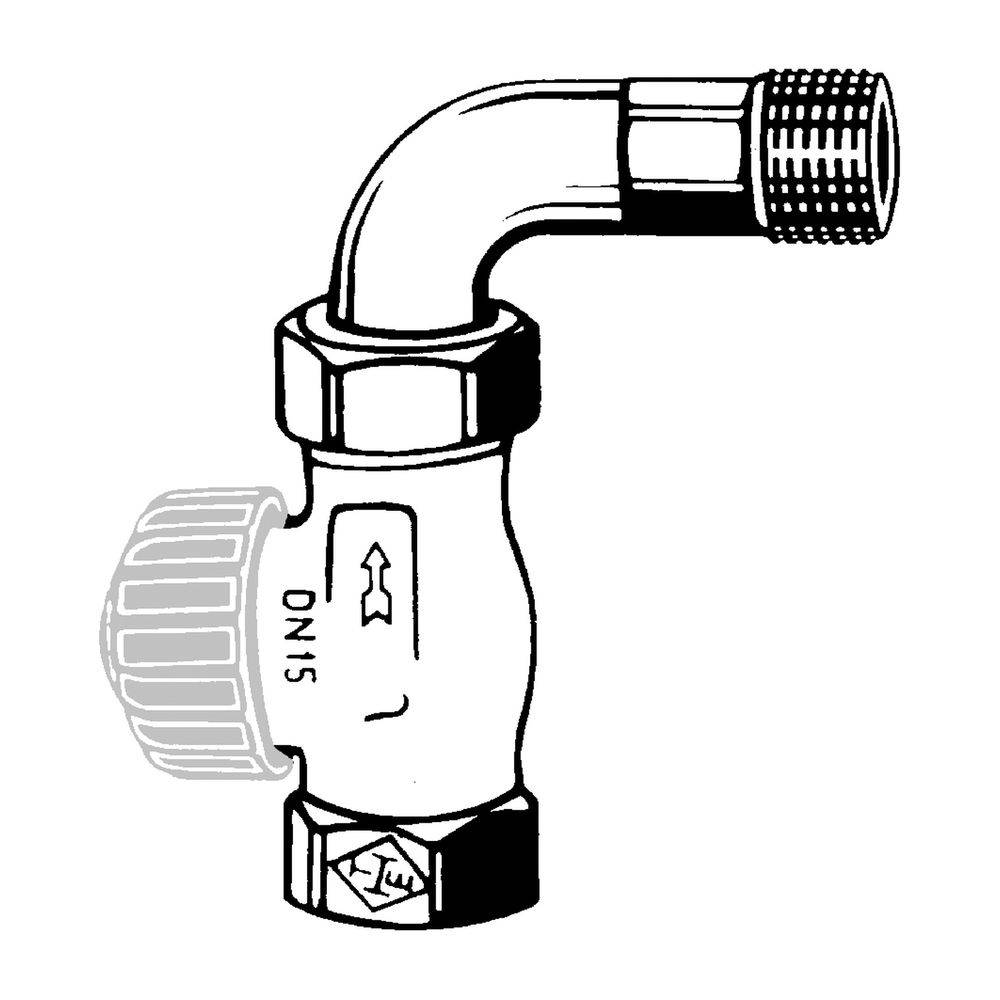

IMI Heimeier Thermostat-Ventilunterteil mit geregeltem Widerstand, Durchgangsform DN 15 Bogenverschraubung
Produktbeschreibung
Überblick
HEIMEIER Thermostat-Ventilunterteil mit besonders geringem Widerstand. KEYMARK-zertifiziert, geprüft nach DIN EN 215. Gehäuse aus korrosionsbe- ständigem, entzinkungsfreiem Rotguß. Mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung. Thermostat-Oberteil und äußerer O-Ring ohne Entleeren der Anlage auswechselbar. Anschluß Innenge- winde für Gewinderohr, oder in Verbin- dung mit Klemmverschraubungen für Kup- fer-, Präzisionsstahl- oder Verbundrohr. Zul. Betriebstemperatur TB 120 Grd. C. Zul. Betriebsüberdruck PB 10 bar. Niederdruckdampf 110 Grd. C / 0,5 bar. Fabrikat: IMI Heimeier Typ: Schwerkraft Nennweite: DN 15 (1/2") Ausführung: Rotguß vernickelt mit Bogenverschraubung Art.-Nr. 2244-02.000
Beschreibung
Das IMI Heimeier Thermostat-Ventilunterteil in Durchgangsform DN 15 mit Bogenverschraubung ist eine spezialisierte Komponente für Heizungsanlagen, die sich durch einen besonders geringen Widerstand auszeichnet. Es ist ideal für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, Schwerkraftanlagen und konventionellen Einrohr-Heizungsanlagen. Das Ventilunterteil ist ohne Voreinstellung konzipiert und besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß.
Für welche Heizsysteme ist das Thermostat-Ventilunterteil geeignet?Das Thermostat-Ventilunterteil ist vielseitig einsetzbar und eignet sich sowohl für Einrohrsysteme als auch für Zweirohrsysteme. Seine Konstruktion mit besonders geringem Widerstand prädestiniert es für den Einsatz in Zweirohr-Niedertemperaturheizungen mit kleiner Temperaturspreizung, in Schwerkraftanlagen sowie in konventionellen Einrohr-Heizungsanlagen. Diese Eigenschaften tragen zu einem effizienten Betrieb in Systemen bei, in denen eine optimale Durchströmung und geringe Temperaturspreizung angestrebt werden.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventilunterteil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß, was eine hohe Langlebigkeit sicherstellt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung ermöglichen eine zuverlässige Dichtigkeit. Ein wesentlicher Vorteil ist die Möglichkeit, das Thermostat-Oberteil und den äußeren O-Ring ohne Entleeren der gesamten Anlage auszuwechseln, was die Wartung erheblich vereinfacht. Die Ausführung ist vernickelt und verfügt über eine Bogenverschraubung.
Wie erfolgt der Anschluss und welche Betriebsbedingungen sind zu beachten?Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde für Gewinderohre. In Kombination mit Klemmverschraubungen ist auch der Einsatz für Kupfer-, Präzisionsstahl- oder Verbundrohre möglich. Für die Montage ist kein Spezialwerkzeug erforderlich. Das Ventilunterteil ist für eine zulässige Betriebstemperatur von 120 °C und einen zulässigen Betriebsüberdruck von 10 bar ausgelegt. Auch der Betrieb mit Niederdruckdampf bis 110 °C bei 0,5 bar ist möglich. Eine automatische Durchflussregelung ist nicht integriert, jedoch ist eine thermostatische Vorbereitung vorhanden.
Technische Daten
Nennweite: DN 15 (1/2")
Heizkörperanschluss: 1/2 Zoll (15)
Thermostatanschluss: M30 x 1,5
Ausführung: Durchgangsform, Schlussstück/Innengewinde
Oberflächenschutz: vernickelt
Werkstoff des Gehäuses: Rotguß
KV-2-Wert: 0,87
Kvs-Wert: 2,5
Zulässige Betriebstemperatur: 120 °C
Zulässiger Betriebsüberdruck: 10 bar
Das IMI Heimeier Thermostat-Ventilunterteil DN 15 bietet eine robuste und wartungsfreundliche Lösung für diverse Heizungsanwendungen. Mit seinem besonders geringen Widerstand und der Fertigung aus korrosionsbeständigem Rotguß ist es eine langlebige Komponente. Die maximale Betriebstemperatur von 120 °C und ein Betriebsüberdruck von 10 bar unterstreichen die Leistungsfähigkeit dieses Ventilunterteils, das sich flexibel in Einrohr- und Zweirohrsystemen einsetzen lässt.
