TAMS Elektronik 51-04116-01-C Schattenbahnhofsteuerung Fertigbaustein Basismodul

Beschreibung

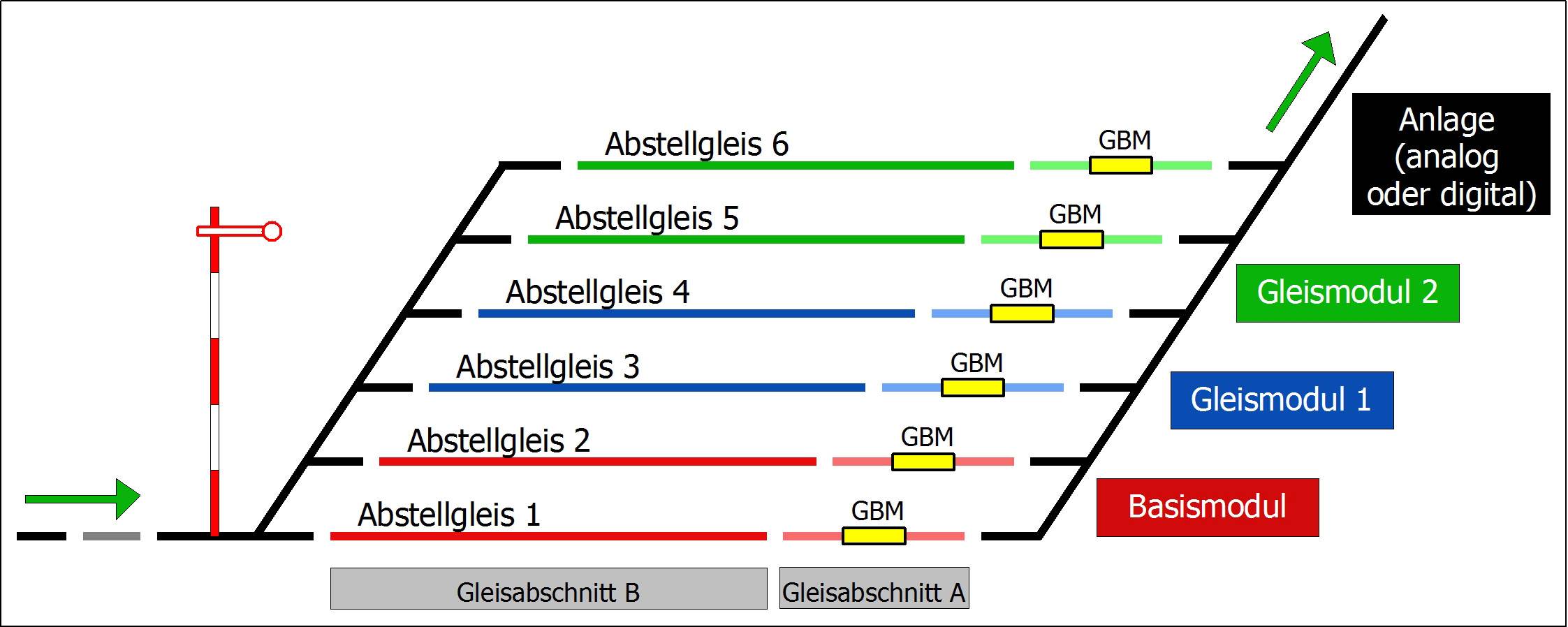

In den Schattenbahnhof einfahrende Züge werden automatisch auf das erste freie Gleis geleitet. Ist ein Abstellgleis frei, schaltet HADES die zugehörige Weiche. Vor der Ausfahrweiche ist ein kurzer Abschnitt des Abstellgleises stromlos geschaltet. Sobald der integrierte Gleisbesetztmelder einen Stromverbraucher erkennt, wird die Einfahrweiche gestellt und der Abschnitt nach der Einfahrweiche stromlos geschaltet. Der Zug hält an, unabhängig davon, ob die Lok zieht oder schiebt.

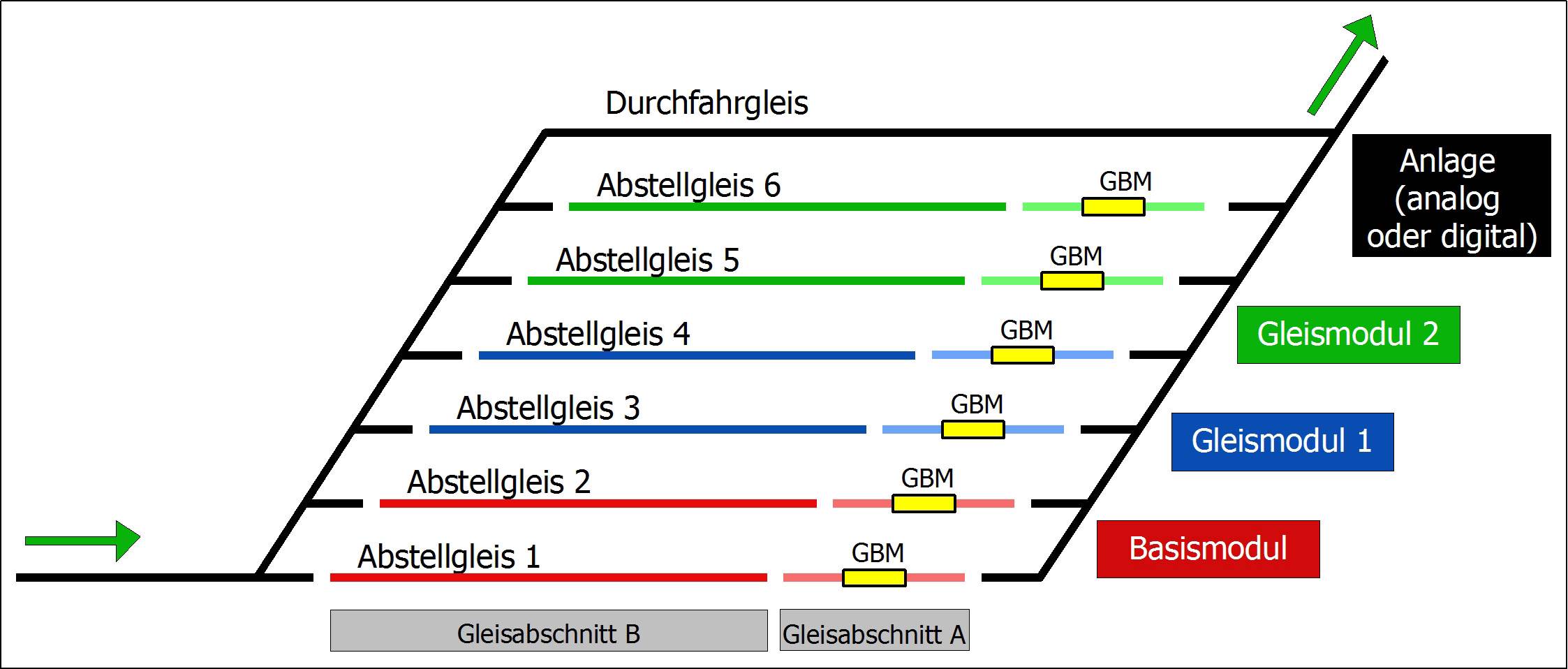

Das Basismodul überwacht und steuert die ersten beiden Abstellgleise. Ein zusätzliches Gleismodul überwacht und steuert 2 weitere Abstellgleise (max. 15 Gleismodule anschließbar).

Bei einer Störung blinken die LEDs und die Ausfahrt weiterer Züge wird blockiert. Ist nur die Gleisspannung ausgefallen, geht der Betrieb nach dem Wiedereinschalten mit den letzten Einstellungen weiter.

Eigenschaften

2 bis 32 Abstellgleise · Ungerade Anzahl von Abstellgleisen möglich · Betriebsarten: "First-in-First-out", Zufallssteuerung, Manuelle Auslösung über Taster · Verbindung der Module mit RJ-45 Patchkabeln · Blockieren der Ausfahrt über externen Schalter beim Basismodul · Max. Ausgangsstrom: 3000 mA pro Abstellgleis.

Hinweise

HADES stellt den Strom für das Schalten der Einfahrweichen bereit. Die Spannungsversorgung sollte daher auf die Nenngröße und den Weichentyp abgestimmt werden.
Für analoge Modellbahnanlagen (DC und AC).
Für digitale Modellbahnanlagen.

Stichwörter

TAMS Elektronik, 51-04116-01-C, Hades, A0-28
