Beschreibung

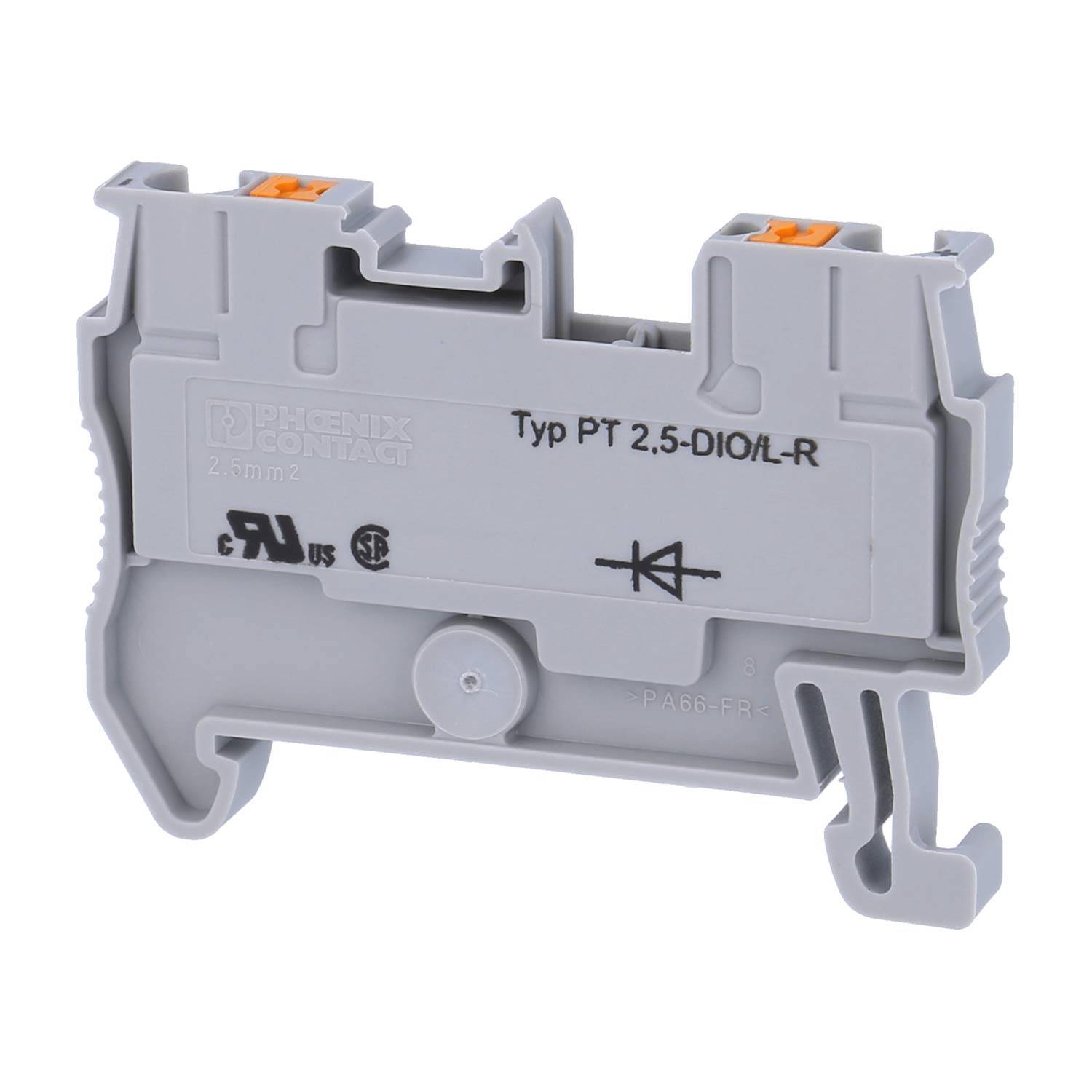

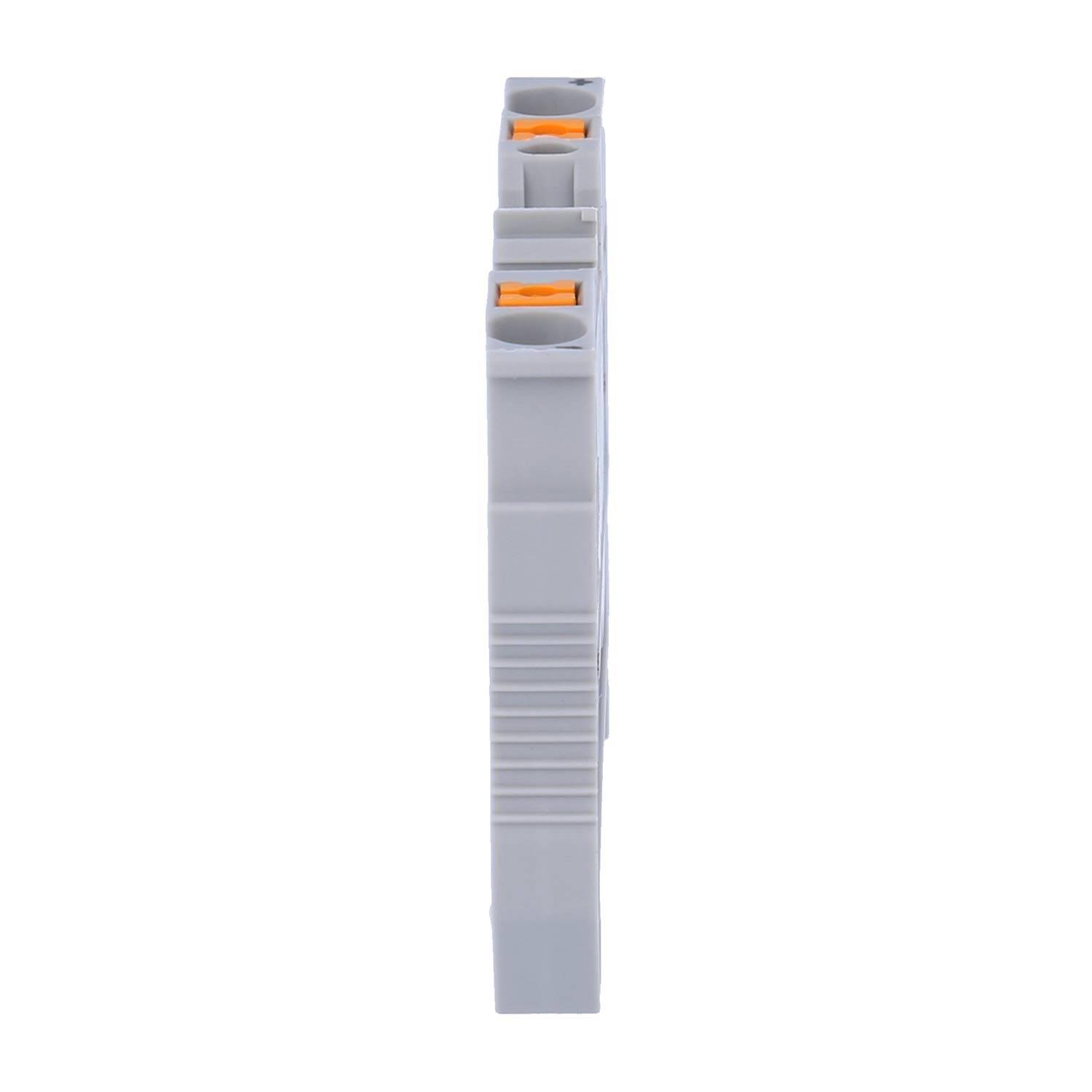

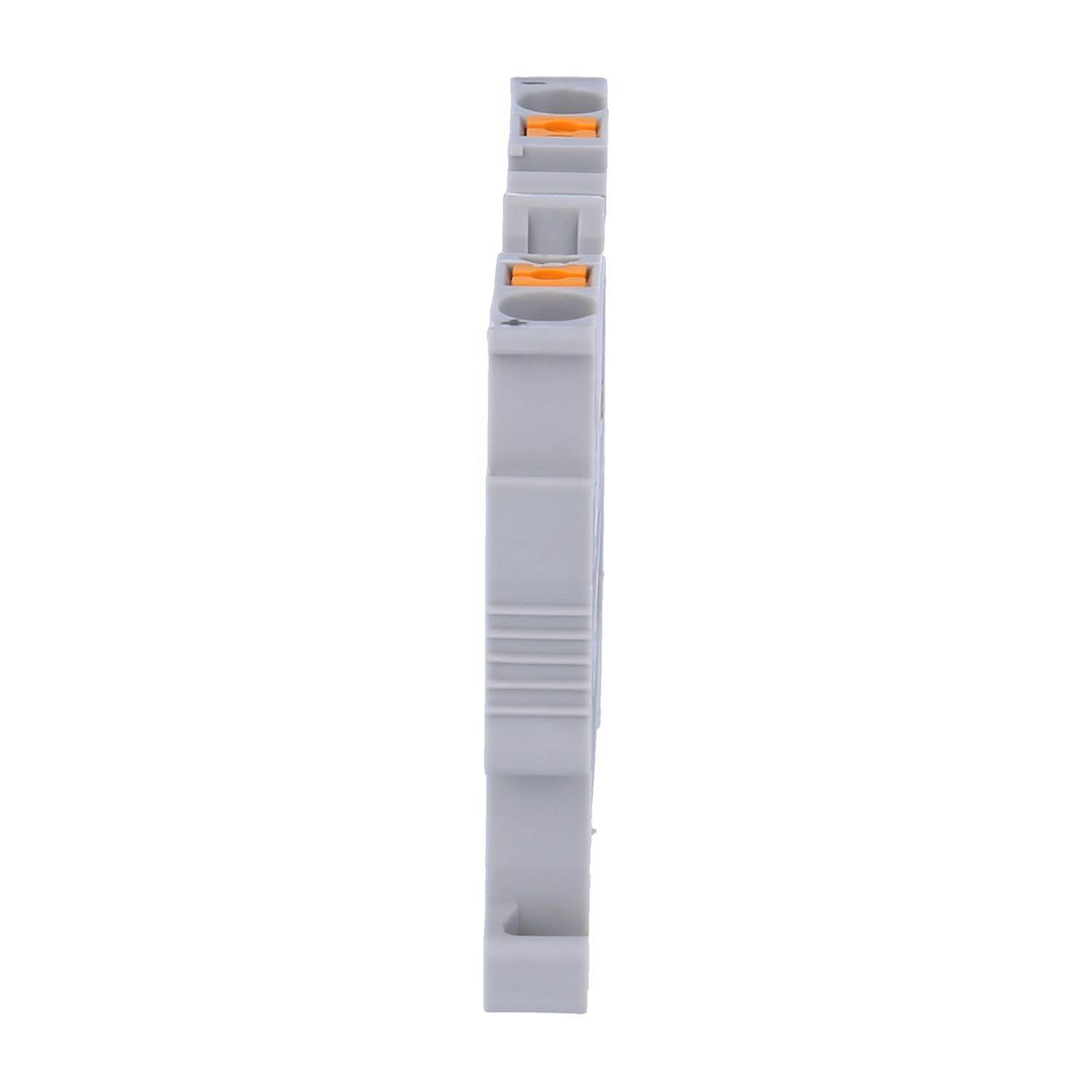

3210224 Phoenix Contact Diodenklemme PT 2,5-DIO/L-R mit integrierter Diode, Push-In-Anschluss Nennspannung 800V Kurzzeitstrom 0,30kA: Typ: Diodenklemme Serie: PT 2,5-DIO/L-R Bauart: mit integrierter Diode Anschlusstechnik: Push-In-Anschluss Montageart: NS 35/7,5, NS 35/15 Anzahl der Anschlüsse: 2 Anzahl der Etagen: 1 Rastmaß: 2,2mm Lehrdorn: A3 Nennspannung: Spannung: 800V Nennstrom: 0,5A Belastungsstrom: 0,5A Kurzzeitstrom: 0,30kA Bemessungsstoßspannung: 8kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt mm²: Nennquerschnitt: 0,14mm² - 4mm² starr: 0,14mm² - 4mm² flexibel: 0,14mm² - 2,5mm² Aderendhülse ohne Kunststoffhülse: 0,14mm² - 2,5mm² Aderendhülse mit Kunststoffhülse: 0,14mm² - 2,5mm² mit TWIN-Aderendhülse: 0,5mm² Querschnitt AWG: Nennquerschnitt: AWG26 - AWG12 starr: AWG26 - AWG12 flexibel: AWG26 - AWG14 Aderendhülse ohne Kunststoffhülse: AWG26 - AWG14 Aderendhülse mit Kunststoffhülse: AWG26 - AWG14 Maße: Länge: 48,5mm Breite: 5,2mm Höhe mit NS35/15: 44,0mm Höhe mit NS35/7,5: 36,5mm Abisolierlänge: 8,0mm - 10,0mm Sicherung: Bezeichnung Diode: 1N 4007 Sperrspannung UR (V): 1300V Dauergrenzstrom IFAV (A): 0,5A Durchlassrichtung: von links nach rechts Temperaturbereich: -60°C bis 130°C Werkstoff: Isolierstoff: Polyamid (PA) Farbe: Farbton: grau Zulassungen / Normen: Brandverhalten nach UL: V2 nach UL94 Übereinstimmende Angaben: Push-in-Anschlussklemmen
