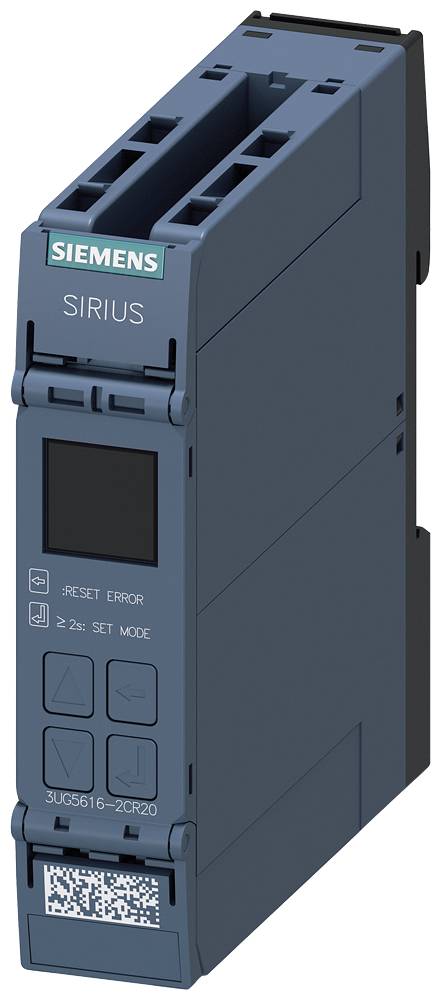

Siemens Dig.Industr. Netzüberwachungsrelais 3UG5616-2CR20

Überblick

Digital einstellbares Überwachungsrelais Phasenausfall-, Phasenfolge-, Asymmetrie-, Frequenz-, Über- und Unterspannungsüberwachung 3x 90-690 V AC, 15-70 Hz 2 Wechsler Federzuganschluss Digital einstellbares Netzüberwachungsrelais SIRIUS 3UG5 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie, Unter- und Überspannung sowie Frequenz, z. B. bei instabilen Netzen oder ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren, Kränen oder Solar- und Windkraftanlagen. Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeitenund RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von Istwert und Netzfehlerart. Alle Ausführungen mit abnehmbaren Anschlussklemmen. Neben Schraubanschlusstechnik stehen die Geräte auch du

Beschreibung

• hersteller: Siemens Dig.Industr.
• bezeichnung: Netzüberwachungsrelais
• typ: 3UG5616-2CR20
• ausführung des elektrischen anschlusses: Federzuganschluss
• mit abnehmbaren klemmen: ja
• spannungsart der versorgungsspannung: AC
• versorgungsspannung bei ac 50 hz: 90..690 V
• versorgungsspannung bei ac 60 hz: 90..690 V
• funktion phasenfolgeüberwachung: ja
• funktion phasenausfallerkennung: ja
• funktion unterspannungserkennung: ja
• funktion Überspannungserkennung: ja
• funktion asymmetrieerkennung: ja
• spannungsmessbereich: 90..760 V
• min. einstellbare ansprechverzögerungszeit: 0,1 s
• max. zulässige ansprechverzögerungszeit: 30 s
• min. einstellbare rückfallverzögerungszeit: 0,1 s
• max. zulässige rückfallverzögerungszeit: 30 s
• anzahl der kontakte als wechsler: 2
• breite: 22,5 mm
• höhe: 100 mm
• tiefe: 90 mm
