WAGO GmbH & Co. KG Doppelstockklemme 2002-2208
Produktbeschreibung
Überblick

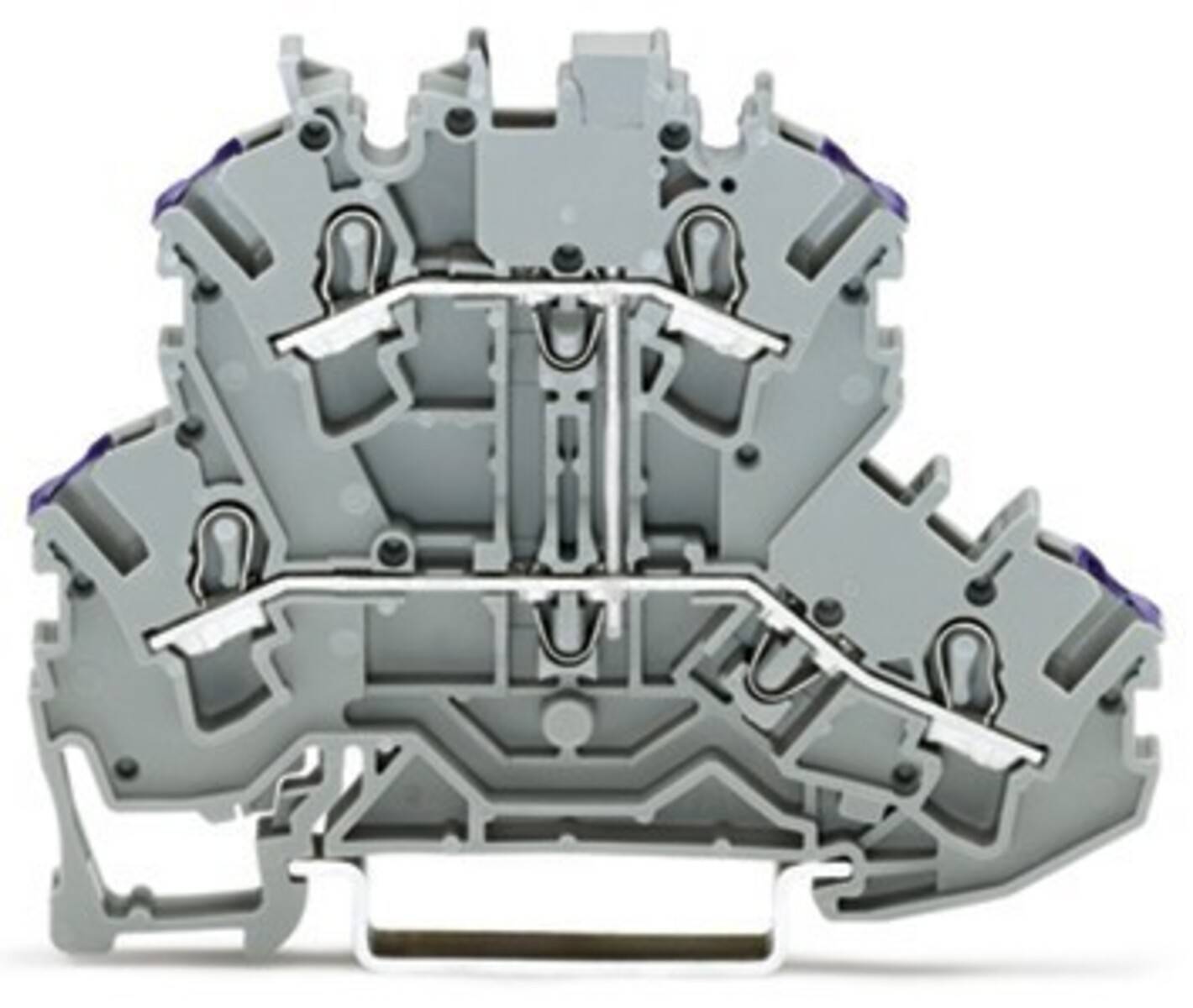

Doppelstockklemme; 4-Leiter-Durchgangsklemme; L; ohne Beschriftungsträger; für Anwendungen Ex e II geeignet; intern gebrückt; Leitereinführung violett bedruckt; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grau
Doppelstockklemme Serie 2002 mit Push-in CAGE CLAMP®
Bei dieser Doppelstockklemme (Artikelnummer 2002-2208) ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Doppelstockklemme 4-Leiter
- typ: 2002-2208
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,25..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,75..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,25..2,5 mm²
- bemessungsstrom in: 24 A
- bemessungsspannung: 500 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 2
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,2 mm
- höhe: 69,7 mm
- tiefe: 51,7 mm
- explosionsgeprüfte ausführung "ex e": ja
- abschlussplatte erforderlich: ja
- farbe: grau

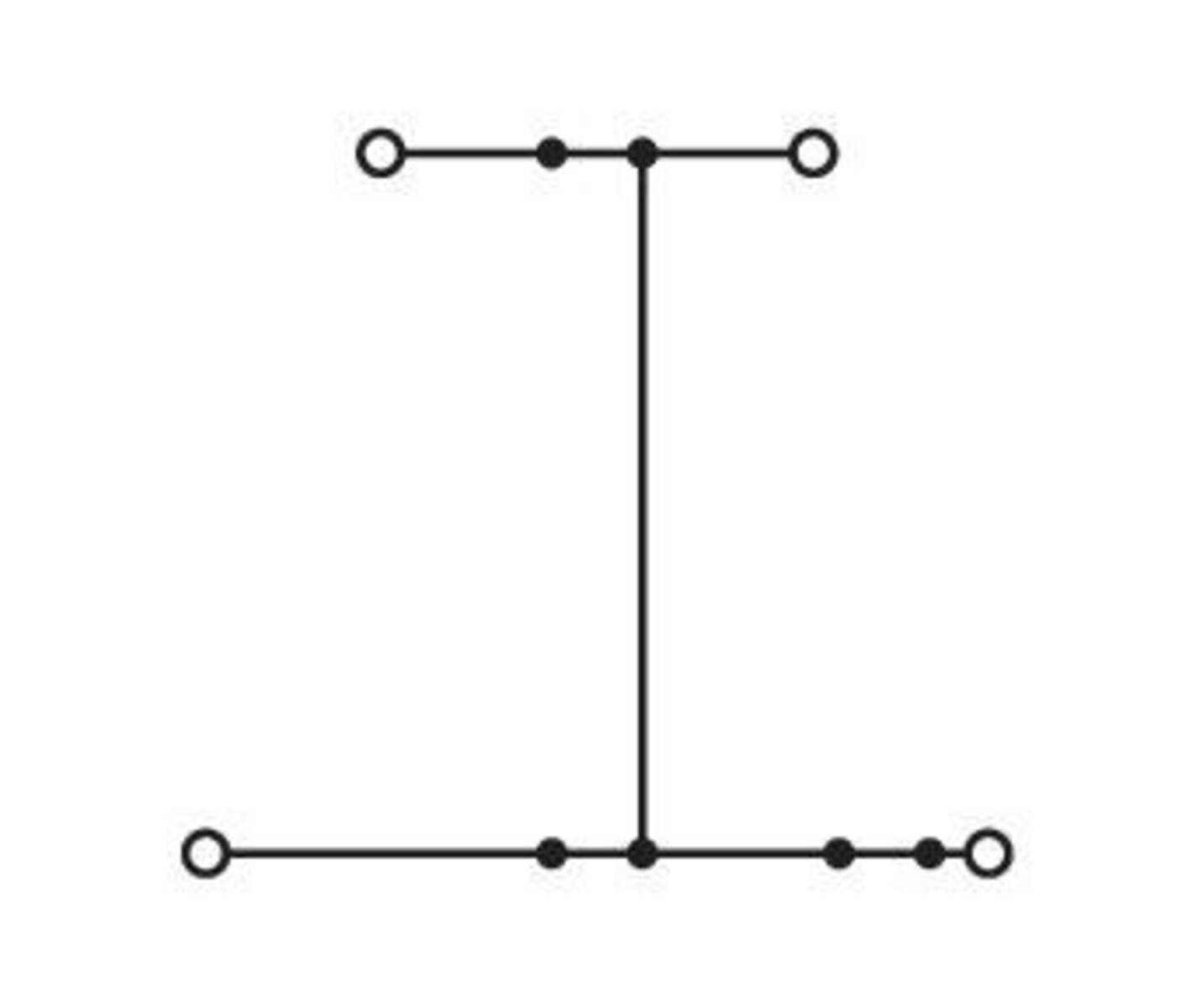

- etagen intern gebrückt: ja
