Beschreibung

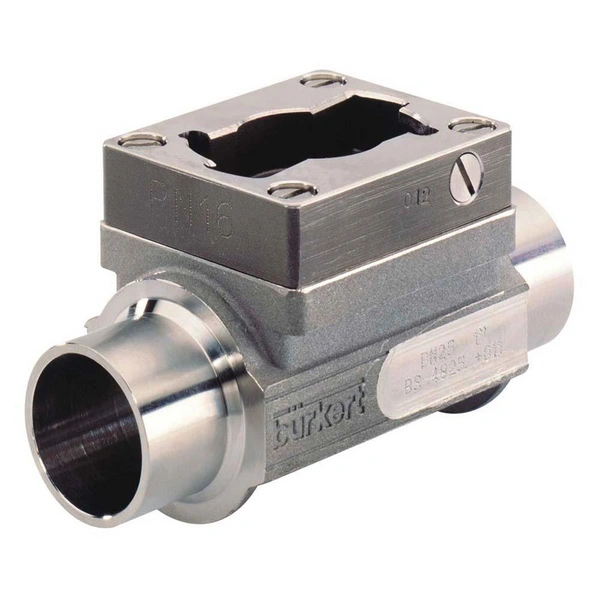

Einsatzbereich Das Sensor-Fitting Typ S030 hat ein integriertes Flügelrad, und eignet sich für die Messung des Durchflusses, von neutralen, leicht aggressiven, feststofffreien Flüssigkeiten. Anwendung Das kompakte Sensor-Fitting S030 muss mit einem Bürkert Transmitter Typ SE30, SE30 Ex, SE32, SE35, SE36 oder 8611 ausgestattet sein. Der Transmitter wird dank Bajonettverschluss schnell und einfach mit dem Fitting verbunden, ein laufender Prozess muss nicht unterbrochen werden. Die Übertragung der Umdrehungen auf den Transmitter erfolgt berührungslos, durch einen im Flügelrad integrierten Dauermagneten. Technische Daten Material - VA Edelstahl Dichtung - EPDM Sensor Art - Flügelrad (PVDF) Nenndruck (DIN EN 1333) - PN 16 Temperatur Medium - -15 °C bis 100 °C Dynamische Viskosität - 0 cP bis 300 cP Messwert Volumendurchfluss min. - 54 l/h Messwert Volumendurchfluss max. - 1.810 l/h Fluidischer Leitungsanschluss - 2x Schweißende Leitungsanschluss 1 Größe DN - DN 8 Leitungsanschluss 1 Innendurchmesser - 10,3 mm Leitungsanschluss 1 Wandstärke - 1,6 mm Leitungsanschluss 1 Außendurchmesser - 13,5 mm Leitungsanschluss 1 Rohrnorm 1 - ISO 4200 Leitungsanschluss 1 Rohrnorm 2 - DIN 11866 Reihe B Leitungsanschluss 1 Rohrnorm 3 - DIN EN ISO 1127 Rauhigkeit Rohr innen - 1,6 µm Rauhigkeit Rohr außen - 3,2 µm Einbaulänge - 90 mm Gewicht - 420 g
