Beschreibung
Anwendung
- Für innere Räume, wo eine häufige Verwendung vorausgesetzt wird, die mit einem regelmäßigen Ablauf des Wassers verbunden ist (Badezimmer) – Wasser-Geruchsverschluss
- Für Außenräume, wo eine Senkung der Temperaturen unter den Gefrierpunkt möglich ist – trockener Geruchsverschluss
- Zur Entwässerung der Fußbodenebene
- Für barrierefreien Zugang
Eigenschaften
- Höhenverstellbarer Stutzen 37-110 mm
- Breiter Isolationskragen für Anbindung an Wasserdämmung des Baus
- Kragen der 2. Isolationsstufe zur Anbindung der Isolationsschicht unter dem Fußbodenbelag
- Rostfreier Kragen für feste Befestigung der Bahn oder des Gewebes für Wasserdämmung des Baus
- Direkter Anschluss an Ablauf Ø50/75 mm
- Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
- Optionale Verwendung des trockenen oder Wasser-Geruchsverschlusses
- Die Geruchsverschlüsse verhindern ein Durchdringen von Gerüchen aus der Kanalisation
- Kompatibilität mit den Teilen von Duschrinnen inklusive des Wasser-, Trockengeruchverschlusses und des kombinierten Geruchsverschlusses SMART
- Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
- Material: rostfreier Stahl AISI 304, DIN 1.4301

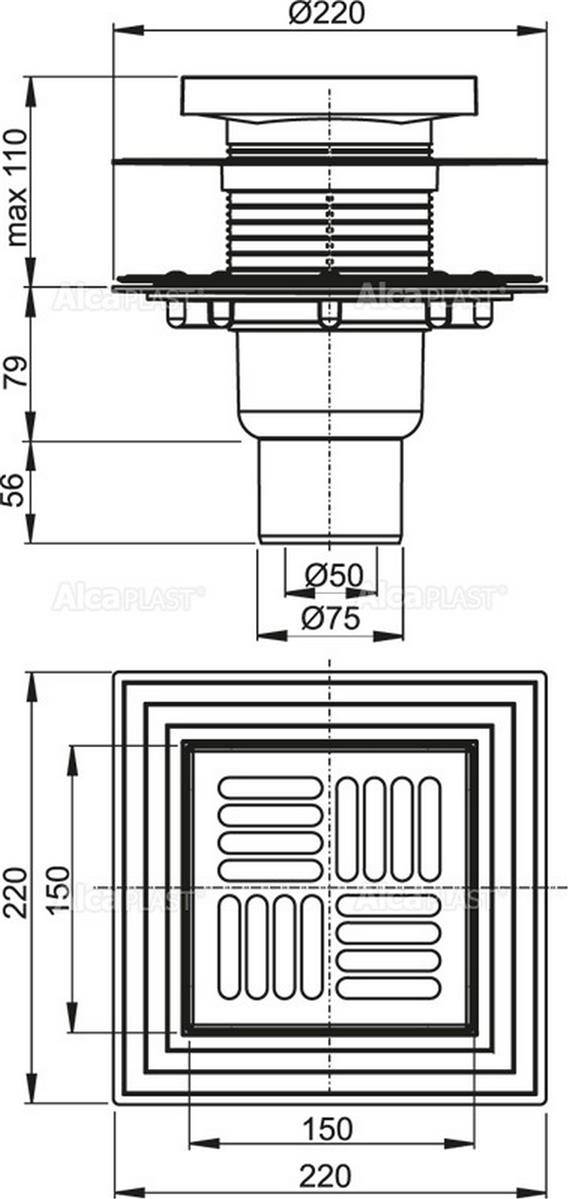

Technische Daten
- Durchfluss Wasser-Geruchsverschluss: 46 l/min
- Durchfluss trockener Geruchsverschluss: 62 l/min
- Geruchsverschluss: 51 mm
- Beständigkeit gegen Druck: 480 Pa
- Abfallrohrleitung: Ø 75/50 mm
- Gesamte Bauhöhe: 171 - 244 mm
- Solides Edelstahlgitter: 143 x 143 x 5 mm
Lieferumfang
- Bodenablaufkörper senkrecht Ø50/75 mm
- Kehle für Bodenablauf 150 x150 mm
- Gitter - Edelstahl
- Geruchsverschluss mit Sperrwasser
- Trockener Geruchsverschluss
- Dichtungsflansch aus Edelstahl + Montageset
- Kragen der 2. Isolationsstufe innen Ø105 mm
- Dichtungssatz
