Beschreibung

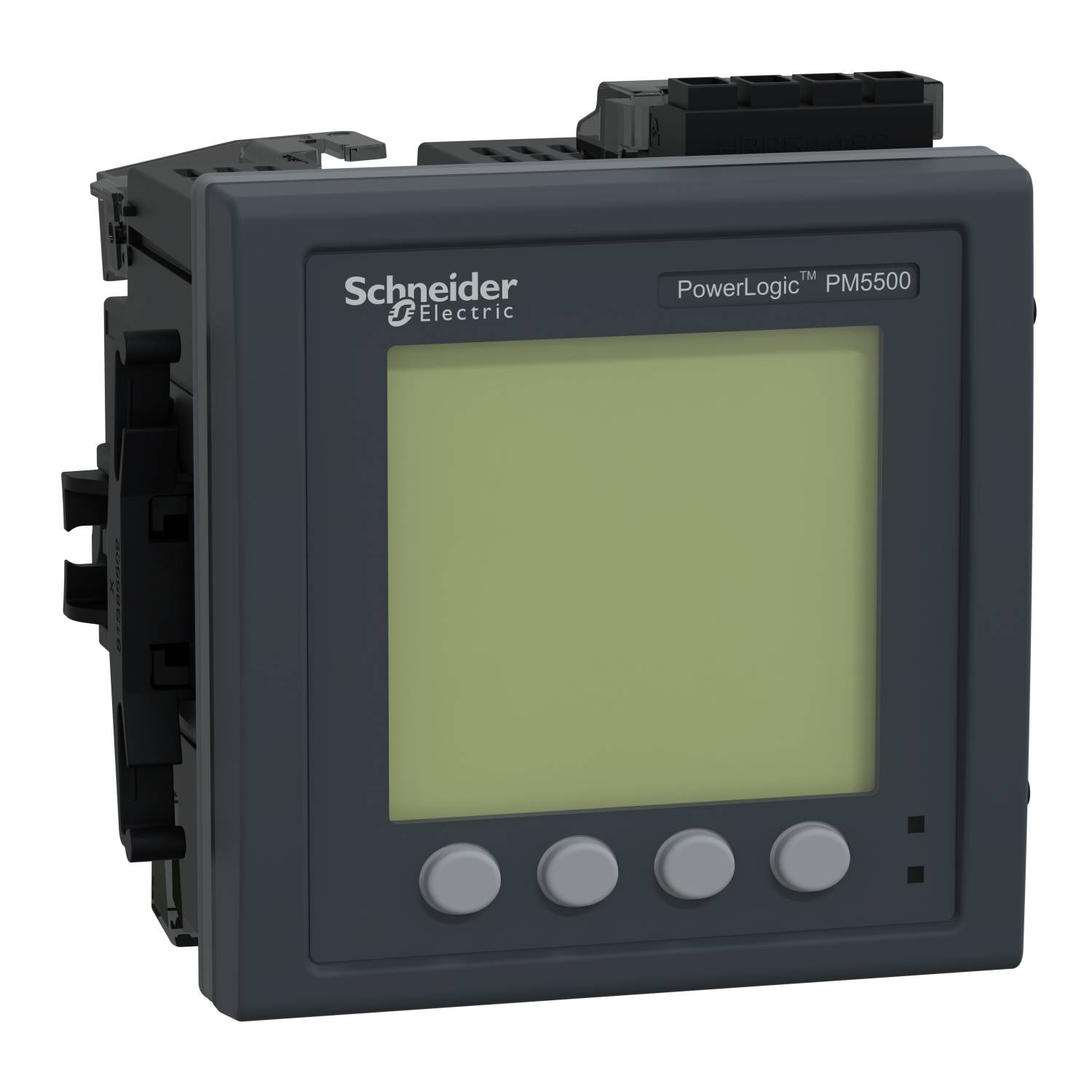

Das PM5570 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD-Anzeige. Das Messgerät mit der Genauigkeitsklasse 0.2S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und Oberschwingungsanalyse bis zur 63. Mit 1,1 Megabyte Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Es verfügt außerdem über eine direkte Überwachung des Neutralleiterstroms. Geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 480 VAC und 125 bis 250 VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1A oder 5A und es unterstützt 1P+N, 3P oder 3P+N Konfigurationen. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 45 bis 65 Hz. Kommunikationsoptionen sind Modbus RTU (RS485), Modbus TCP (Ethernet), (mit 2 RJ45-Ports, geswitched, gleiche IP) sowie BACnet/IP. Die eingebetteten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0-Protokolls, den Zugriff auf einen integrierten Webserver und ein Seriell-Ethernet-Gateway. Das Messgerät verfügt außerdem über zwei digitale Eingänge mit WAGES-Unterstützung und zwei analoge Eingänge und zwei digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es unterstützt acht Tarifpläne. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 77 mm, Höhe 96 mm und Gewicht 450 g.
