Niedax Bogen 90 Grad KLBK 60.203 E3

Beschreibung

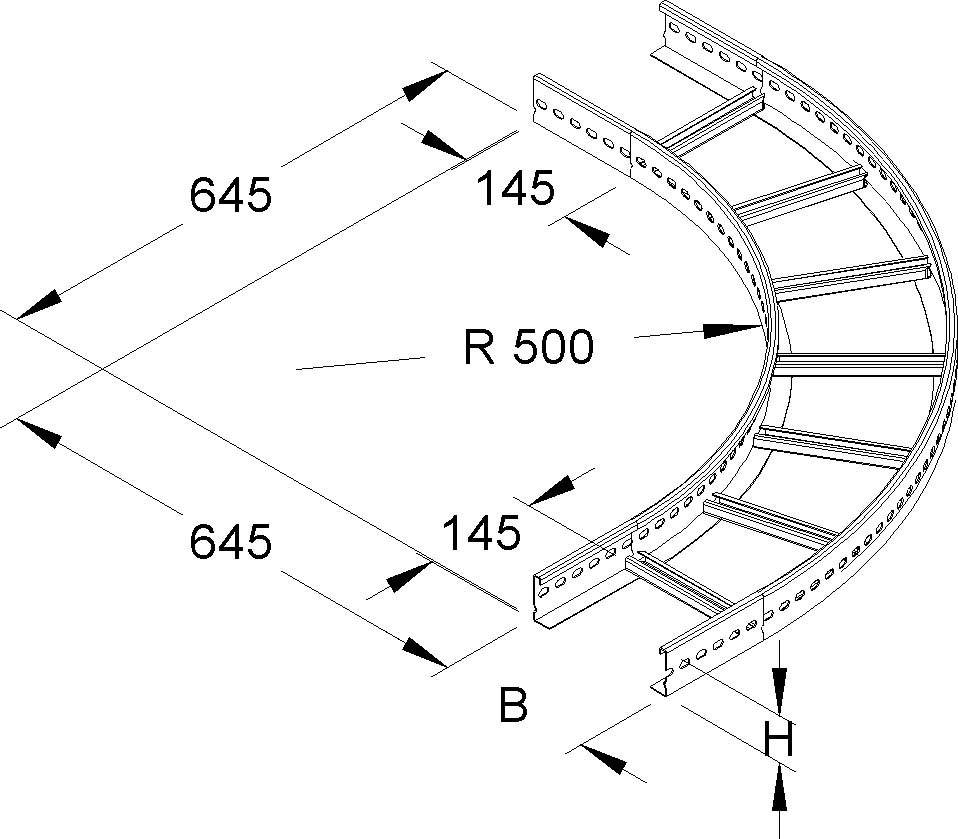

Bogen 90°, klein, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA...). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 200 mm AußenAbmessungen : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Bogen 90 Grad für Kabelleiter
• Typ: KLBK 60.203 E3
• Richtungsänderung: horizontal
• Ausführung des Seitenholms: Profil (offen)
• Seitenlochung: ja
• Ausführung der Sprosse: Profil ungelocht
• Winkel: 90°
• Bogenausführung: glatter Bogen
• Scharnierend: nein
• Kabelleiterhöhe: 60 mm
• Kabelleiterbreite: 200 mm
• Ausführung: ohne Verbinder
• Innenradius: 500 mm
• Geeignet für Funktionserhalt: nein
• Werkstoff: rostfreier Stahl
• Werkstoffgüte: Edelstahl 304 (1.4301)
• Oberflächenschutz: sonstige
