Niedax Bogen 45Gr. KLMUBB 40.500 F

Beschreibung

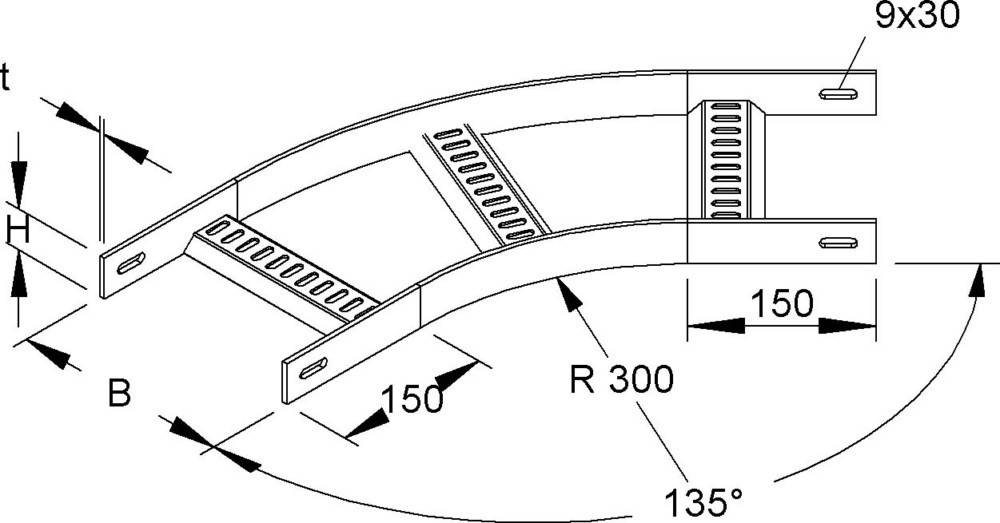

Bogen 45°, mit ungelochten Seitenholmen, mit Verbindungslochung für den Anschluss und eingeschweißten, trapezförmigen perforierten Sprossen, für Marinekabelleitern, zur Herstellung von 45° horizontal abgewinkelten Marinekabelleiterverlauf. Befestigungszubehör für den Anschluss bitte gesondert bestellen. Verwendung für : Marinekabelleiter/Steigetrasse KLMUL 40... Abmessungen (ca. Maße) H x B (innen) : 40 x 500 mm Materialstärke t : 5 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Bogen 45Gr. 40x500mm
• Typ: KLMUBB 40.500 F
• Richtungsänderung: horizontal
• Ausführung des Seitenholms: flaches Profil
• Seitenlochung: nein
• Ausführung der Sprosse: Profil gelocht
• Winkel: 45°
• Bogenausführung: glatter Bogen
• Scharnierend: nein
• Kabelleiterhöhe: 40 mm
• Kabelleiterbreite: 500 mm
• Ausführung: integrierter Verbinder
• Innenradius: 300 mm
• Geeignet für Funktionserhalt: nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt
